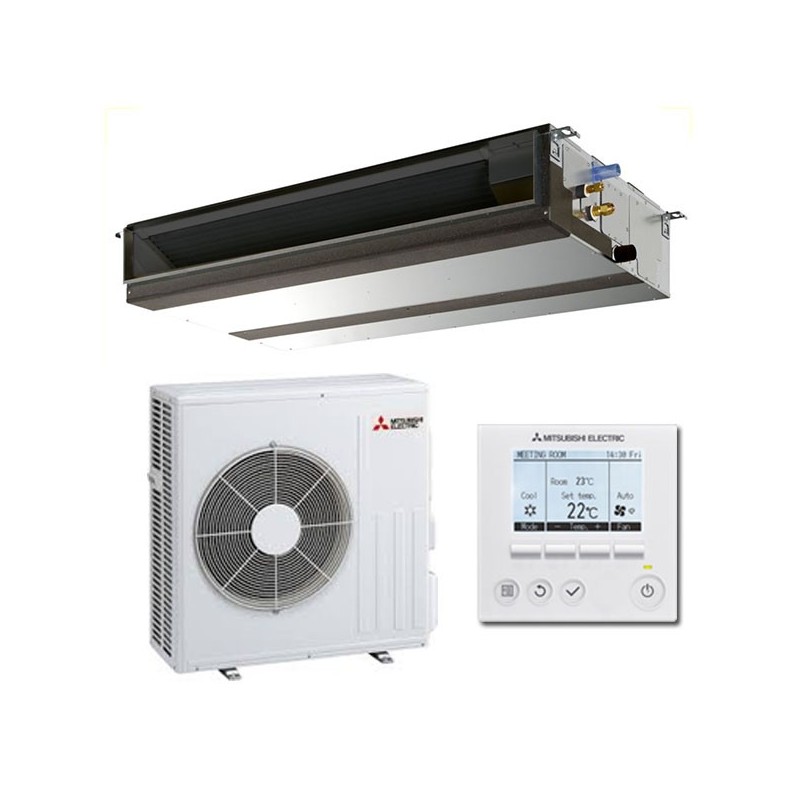

Le gainable PEAD-SM71JA / SUZ-SM71VA fait partie de la gamme Série Pro inverter de chez Mitsubishi.
La série PRO a été conçue pour offrir la solution de climatiseurs gainables la plus compétitive du marché.
Avec la même conception compacte que son modèle de climatiseurs gainables standard Inverter et conservant presque toutes ses fonctionnalités, c'est la solution la plus compétitive pour tous les types d'applications résidentielles ou tertiaires.
Les climatiseurs gainables de chez Mitsubishi sont conçus pour répondre aux 3 problématiques les plus courantes:
- Un système compact permettant d'être invisible
- Une solution sur mesure pour répondre au besoin du client
- Une solution performante permettant de réaliser des économies d'énergie
La technologie Inverter, intégrée dans toutes les pompes à chaleur Mitsubishi, adapte en permanence votre système de chauffage à vos besoins réels : inutile d’intervenir sur les réglages, la température programmée est maintenue automatiquement quels que soient les changements (niveau d’ensoleillement, nombre de personnes dans la pièce, fonctionnement d’appareils électriques sources de chaleur…). Outre un confort inégalé, c’est toute l’installation qui en profite : sollicitée à dessein, elle prolonge sa durée de vie et vous fait réaliser jusqu’à 30% d’économies d’énergie par rapport à une pompe à chaleur traditionnelle.

Le gainable se camoufle dans les combles ou dans un faux plafond créé à cet effet. L’air chaud ou froid de la climatisation circule dans des gaines. L’air arrive vers les pièces à vivre et les chambres via des grilles ou buses discrètes placées au niveau des plafonds.
La gamme PEAD est idéale pour les faux-plafonds exigus : 250mm de hauteur seulement.
Le gainable vous permet de bénéficier d'un confort tout au long de l'année sans même être dérangé par le bruit, étant donné qu'il se situe dans le faux-plafond ou les combles. De plus le modèle PEAD-SM71JA atteint un niveau sonore de 26dBA.
En quête d’un appareil facile à utiliser et intégrant les fonctionnalités indispensables ? Ce climatiseur gainable a été conçu pour vous.
La gamme PEAD possède une pompe de relevage des condensats de série ce qui facilite son installation.
Vous avez la possibilité de sélectionner l'option Wifi qui vous permettra un contrôle à distance de votre climatiseur.
La pression statique est réglée sortie d'usine autour de 30 Pa à 40 Pa mais celle-ci peut nécessiter selon votre installation a être augmentée.
Pour ce faire, nous vous mettons à votre disposition cette vidéo explicative pour augmenter la pression statique de votre gainable:
| Caractéristique | ||
| Ensemble Gainable PEAD-SM71JA / SUZ-SM71VA MITSUBISHI ELECTRIC | ||
|
Marque MITSUBISHI ELECTRIC |
Série PEAD-SM JA |
Référence Produit PEAD-SM71JA / SUZ-SM71VA |
| GARANTIES | |
| Provenance | MITSUBISHI U.E |
| Pièces | 3 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| CONSEIL : | ||
| Votre Isolation | Isolation Surface H<2,50m | Volume |
| M² | M³ | |
| Isolation RT2012 | de 80 m² à 95 m² | de 200 m³ à 235 m³ |
| Isolation BBC | de 90 m² à 110 m² | de 225 m³ à 275 m³ |
| Isolation Maison - 10 ans | de 60 m² à 70 m² | de 150 m³ à 175 m³ |
| Isolation Maison + 10 ans | de 45 m² à 55 m² | de 110 m³ à 135 m³ |
| Numéro EPREL | 748966 |
| Fiche produit Eprel | Télécharger la fiche produit Eprel |
| Classe énergétique | A |
| Consommation annuelle froid | 449 Kw |
| Consommation annuelle chaud | 2073 Kw |
| Blocage en Chaud | OUI | |
| Puissance En Froid | Kw | 7,10 |
| Puissance Froid Mini / Maxi | Kw | 2,20 / 8,10 |
| Coefficient EER | 3,41 | |
| Classe Energétique EER | A | |
| Coefficient Saisonnier SEER | 5,50 | |
| Classe Energetique Saisonnière SEER | A | |
| Plage de Fonctionnement en Froid à T° Ext | ° | -15 / +46 |
| Puissance En Chaud | Kw | 8,00 |
| Puissance Chaud Mini / Maxi | Kw | 2,00 / 10,20 |
| Puissance Restituée à -T° Negative (- 10°) | Kw | 5,80 |
| Coefficient COP | 3,61 | |
| Classe Energetique COP | A | |
| Coefficient Saisonnier SCOP | 3,80 | |
| Classe Energetique Saisonnière SCOP | A | |
| Plage de Fonctionnement en Chaud à T° Ext | ° | -10 / +24 |
| UNITE INTERIEURE : PEAD-SM71JA | ||
| Type d'unité intérieure | Unité intérieure gainable | |
| Wifi | En option | |
| Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
| Débit d'Air Mini / Maxi | m³ | -/- |
| dB Mini | dB | 26 |
| dB Maxi | dB | 34 |
| Type de Pression | Forte pression statique | |
| Pression Statique Disponible | Pa | 35 / 150 |
| Compatibilité Plenum de Soufflage | S-PEAD M60/71 | |
| Compatibilité Plenum de Reprise | R-PEAD M60/71 | |
| Dimensions (H x Lx P) | mm | 250 x 1100 x 732 |
| Poids Net | Kg | 33 |
| UNITE EXTERIEURE : SUZ-SM71VA | ||
| Ventilateur | Simple | |
| Débit d'Air Maxi Froid / Chaud | m³ | -/- |
| Pression Acoustique Froid Maxi | dB | 49 |
| Dimensions : Hauteur x Largeur x Profondeur | mm | 880 x 840 x 330 |
| Poids Net | Kg | 55 |
| DONNEES : PEAD-SM71JA / SUZ-SM71VA | ||
| Tuyaux Frigorifiques | 1 x 3/8-5/8 | |
| Fluide Frigorigène | R32 | |
| Longueur préchargée / Tuyaux frigorifiques (non fournis) | m | 7 |
| Longueur maximale totale / Tuyaux frigorifiques (non fournis) | m | 30 |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Monophasé | |
| Section cable alimentation électrique | mm² | 3 x 4 mm² |
| Section cable intercommunication | mm² | 4 x 1,5 mm² |
| Protection électrique | A | 20 |
