| Caractéristique | ||

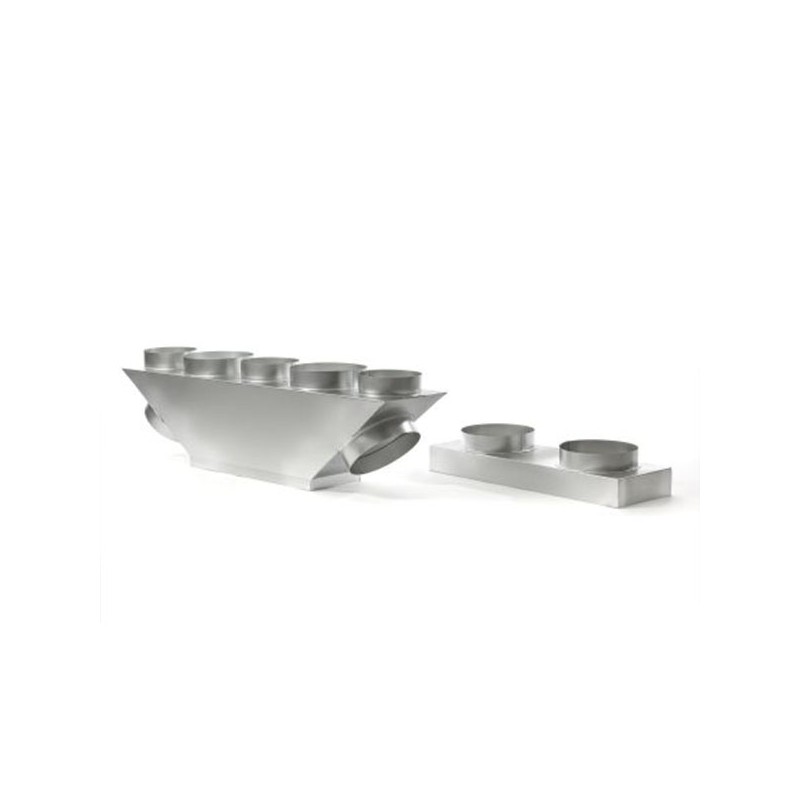

| Plénum Soufflage et Reprise PEAD-SM71-CD MITSUBISHI ELECTRIC PEAD-SM71JA MITSUBISHI ELECTRIC | ||
|
Marque MITSUBISHI ELECTRIC |
|
Référence Produit PEAD-SM71-CD |
| Type de Plenum | Soufflage Standard et Reprise | |
| Pour Marque | MITSUBISHI ELECTRIC | |
| Compatibilité Unité Intérieure Gainable | PEAD-SM71JA | |
| Dimensions du plénum de reprise : Hauteur x Largeur x Profondeur | mm | 250 x 1094 x 80 |
| Reprise en diamètre 160 mm | Nb | 0 |
| Reprise en diamètre 200 mm | Nb | 3 |
| Soufflage façade en diamètre 160 mm | Nb | 4 |
| Soufflage façade en diamètre 200 mm | Nb | 2 |
| Soufflage latéral en diamètre 200 mm | Nb | 1 |
| Dimensions du plénum de soufflage : Hauteur x Largeur x Profondeur | mm | 250 x 1375 x 330 |
Bouchon en taille 200 mm permettant d'obstruer une sortie non exploitée d'un plenum de votre climatiseur gainable.
Il faut isoler le raccord avec du scotch isolant.
Ensemble reprise aéraulique 600x400 avec 3x200 ouate
Clim Factory vous propose une Reprise Aeraulique en climatisation gainable pour une Grille de Reprise 600x400mm, elle comprend tous les éléments suivants:
Gaine : 3 x Ouate 200 mm
Grille Reprise : 600 x 400 mm
1 lot de 10 colliers 200
6 x raccords gaine FF 200
2 x raccords gaine FF250
6 x raccords gaine MM 200
2 x réductions coniques centrées 250/200
By-Pass : NON
Ensemble aéraulique 200 mm ouate 400x200
Clim Factory vous propose un ensemble Aeraulique pour climatisation gainable pour une piéce de 20 à 25 m2, il comprend les éléments suivants:
Gaine en Ouate 200 mm (10m)(Qté 1)
Volet débit d'air200 mm (Qté 1)
Grille + Plénum Soufflage : 400 x 200 mm (Qté 1)
Colliers 200 mm (Qté 10)
Raccord FF200 mm (Qté 2)
Raccord MM200 mm (Qté 1)
Le Thermostat digital DeltaDore Tybox51 filaire vous permet de déterminer la température de votre pièce en l'équipant d'un volet motorisé.
Le climatiseur gainable se déclenchera lorsque la pièce principale sera sollicitée.
La grille de transfert permet à l'air d'arriver au gainable sans avoir besoin de gaine (reprise en vrac).
Grille de transfert 595/595 blanc mat.
Liaisons frigorifiques 3/8-5/8
Les Tuyaux Frigorifiques Doubles 3/8 - 5/8 sont nécessaires pour connecter votre unité intérieure à votre unité extérieure. La dimension des tuyaux devra être adaptée en fonction de l'unité intérieure.
Réduction conique axée 250/200 mm
La réduction conique axée 250mm/200mm permet d'adapter le diamètre en fonction de vos besoins si votre plenum de soufflage a des sorties non adaptées.
Il faut isoler les raccords avec du scotch isolant.
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée arrière. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 500X400.
