| Caractéristique | ||

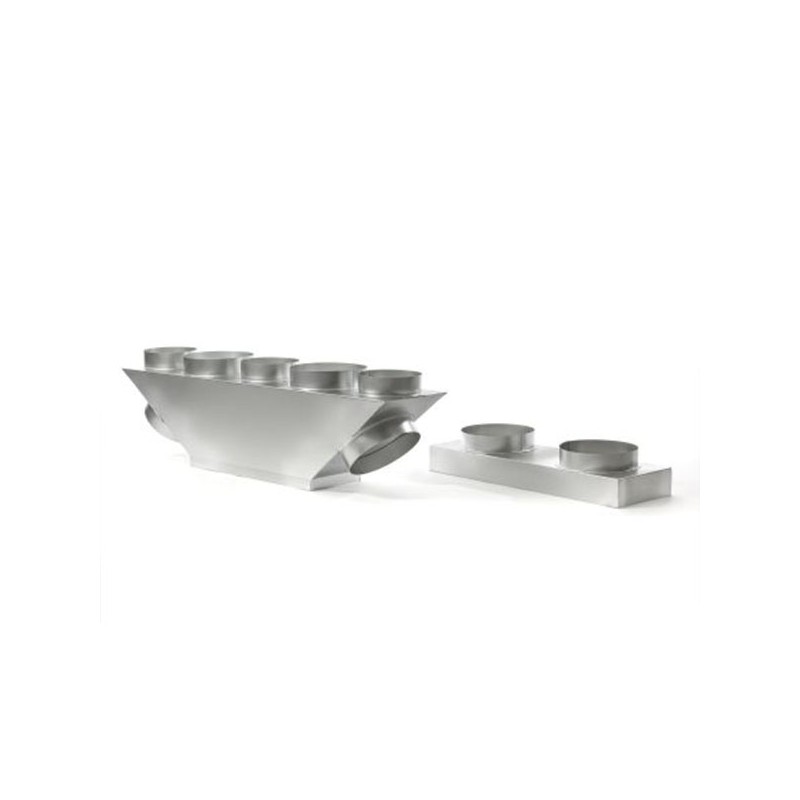

| Plénum Soufflage et Reprise PEAD-M60/71-C+ MITSUBISHI ELECTRIC PEAD-M60JA / PEAD-M71JA MITSUBISHI ELECTRIC | ||
|
Marque MITSUBISHI ELECTRIC |
|
Référence Produit PEAD-M60/71-C+ |
| Type de Plenum | Soufflage Standard et Reprise | |
| Pour Marque | MITSUBISHI ELECTRIC | |
| Compatibilité Unité Intérieure Gainable | PEAD-M60JA / PEAD-M71JA | |
| Dimensions du plénum de reprise : Hauteur x Largeur x Profondeur | mm | 270 x 1060 x 100 |
| Reprise en diamètre 160 mm | Nb | 0 |
| Reprise en diamètre 250 mm | Nb | 2 |
| Soufflage façade en diamètre 200 mm | Nb | 5 |
| Soufflage latérale en diamètre 250 mm | Nb | 1 |
| Dimensions du plénum de soufflage : Hauteur x Largeur x Profondeur | mm | 220 x 1070 x 250 |
Bouchon en taille 200 mm permettant d'obstruer une sortie non exploitée d'un plenum de votre climatiseur gainable.
Il faut isoler le raccord avec du scotch isolant.
Plénums AIRZONE Taille S MITSUBISHI ELECTRIC
Plénums Reprise galvanisé et Soufflage galvanisé isolé de l'intérieur pour AIRZONE compatible avec les unités intérieures MITSUBISHI ELECTRIC PEAD-M35/50JA
Le plénum de soufflage comporte les volets motorisés
Les thermostats ne sont pas fournis il faudra choisir le Pack de Zone selon vos besoins
Coté Soufflage :
Soufflage façade en diamètre 200 mm : 2 à 4 (selon modele)
Coté Reprise :
Reprise en diamètre 250 mm : 1
Garantie : 2 ans Pièces
Bouchon en taille 250mm permettant d'obstruer une sortie non exploitée d'un plenum de votre climatiseur gainable.
Il faut isoler le raccord avec du scotch isolant.
Lot de 10 colliers de serrage en taille 250mm pour serrer les différents raccords.
Grille et plénum 200 mm 400x150
Des grilles "invisibles" vous permettant de diffuser l'air chaud et froid comme vous le souhaitez !!!
Nos grilles de soufflage double déflexion (mural ou plafond) ont une finition et de cotes de raccordement identiques. Les débits admissibles préconisés peuvent varier en fonction du type de grille et du plénum de raccordement.
Pour votre réseau de diffusion d'air, nous vous proposons des gaines souples isolées destinées aux installations de chauffage, de climatisation ou de conditionnement d'air répondant à la législation des bâtiments :
- Gaine isolation Ouate
Diametre 250 mm - vendu par longeur de 10 m
Ensemble reprise aéraulique 500x400 avec 2x200 ouate
Clim Factory vous propose une Reprise Aeraulique en climatisation gainable pour une Grille de Reprise 500x400mm, elle comprend tous les éléments suivants:
Gaine : 2 x Ouate 200 mm
Grille Reprise : 500 x 400 mm
1 lot de 10 colliers 200
5 x raccords gaine FF 200
4 x raccords gaine MM 200
1 bouchon 200
By-Pass : NON
- Colliers de serrage vendu en lot de 10 :
Serrage des gaines aux differents éléments (raccords, volets, grilles)
- Scotch :
Etancheité parfaite et éviter les pertes de débit d'air
- Gripple :
Suspension de l'unité interieure ... gainable, cassette, etc ...
- Vis Autoforeuses :
Fixer les plenums de reprise et de soufflage ... des unites interieures gainables
