Toute notre gamme de climatiseur gainable
Remplissez ce formulaire pour la prise de RDV de votre mise en service
Téléchargement du CERFA d'ASSEMBLAGE
Mise en Service réglementée
Vous avez opté pour la mise en service sur notre site, vous positionnez tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et notre partenaire connecte les liaisons frigorifiques. Selon la réglementation F-GAS, celui-ci est muni de la capacité à manipuler les fluides frigorigènes.
IMPORTANT: vous remplacez un ancien système de climatisation et vous souhaitez conserver vos anciens tuyaux frigorifiques, vous devez alors OBLIGATOIREMENT réaliser un rinçage des liaisons frigorifiques: sans cela, la garantie ne pourra pas s'appliquer.
Vous avez opté pour l'installation* sur notre site, notre technicien positionne tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et réalise la mise en service.
Selon l'ancienneté de votre habitation, deux taux de TVA peuvent s'appliquer:
- une TVA à 10% pour une habitation de moins de 2 ans
- une TVA de 20% pour une habitation de plus de 2 ans
*La prestation est soumise aux conditions d'installation et donnée à titre indicatif, le montant de cette intervention est à régler directement à notre partenaire-installateur (vous pouvez vous référer à la carte de France pour vous informer des régions couvertes)
Mise en Service et Installation
Le pack contient le plénum de soufflage et le plénum de reprise pour l'unité intérieure gainable
Plenums Isolés - Soufflage et Reprise
L'AirZone permet de choisir la température pièce par pièce, équipé de Plénum EasyZone avec Registres motorisés,.
La Climatisation Gainable est demarréé dés qu'une piéce est "en demande" en chaud ou en froid.
Ce systéme gére l'inverter de votre climatisation réversible inverter
Le pack contient le plénum de soufflage et le plénum de reprise.
Plénums Airzone comprenant Soufflage et Reprise
Le pack contient le thermostat BLUEFACE Blanc Filaire et le(s) thermostat(s) THINK Blanc Radio Fréquence
Pack Thermostats THINK Blanc Radio Fréquence
L'AirZone peut se commander avec l'application Smartphone et Tablette
Le Webserveur existe en Radio (Wifi) ou en Filaire (Cable RJ45)
Ce systéme a besoin d'une connexion internet avec une box
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaines - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum ABS Dessus - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum ABS Dessus - Thermostat - Moteur
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum Galvanisé Latéral - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum Galvanisé Latéral - Thermostat - Moteur
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise avec By-Pass
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise avec By-Pass
Gérer la température de votre pièce grâce au moteur à assembler sur le volet débit d'air et au thermostat filaire ou radio fréquence
Régulation Classique - Thermostats - Moteurs
Peu importe la piéce vous pouvez gérer la température grâce au kit 4 Zones PACK DELTA 8000RF Deltadore radio fréquence, chaque piéce est donc indépendante, possibilité de gérer jusqu'à 6 zones en rajoutant des thermostats
Fourniture du Kit 4 Zones : carte de régulation, 4 thermostats
Acheter la connectique ON/OFF de la marque
Régulation DeltaDore PACK DELTA 8000 RF
Connectique obligatoire pour pouvoir faire fonctionner les régulations Deltadore
Connectique ON/OFF
Tous les raccords et bouchons pour finaliser votre climatisation gainable
Raccords et Bouchons
Toutes les réductions centrées et culottes réduites pour adapter vos lignes aérauliques au plénum de soufflage
Réductions et Culottes
Tous les accessoires dont vous aurez besoin pour votre future climatisation gainable
Scotch Isolant - Scotch Alu - Gripple
Choisissez votre Support d'unité extérieure en fonction de vos besoins
Support U. Extérieure
Liaison double de tuyaux frigorifiques
Tuyaux Frigorifiques
Câble reliant l'unité extérieure à l'unité intérieure
Intercommunication 50 m
Tuyaux en PVC 32 mm et ses accessoires pour l'évacuation des eaux de condensation (évacuation gravitaire)
Condensat
L'alimentation électrique et la protection adaptées à votre climatiseur
Alimentation Electrique 3x6mm²Grâce à un réseau de gaines dissimulées dans les combles ou faux plafonds, le gainable est un système de chauffage quasiment invisible : l'air chaud est en effet diffusé via des grilles très discrètes qui permettent de libérer entièrement l'espace au sol. C'est la solution de chauffage innovante et efficace pour les bâtiments neufs.
Avec une puissance de 12,10 kW en puissance chaud et 11,80 kW en puissance froid, le modèle Daikin FBA125A/AZAS125MV1 peut convenir pour une volume allant jusqu'à 340 m3 selon l'isolation de votre maison (retrouvez içi le guide pour déterminer la puissance de votre climatiseur) soit une superficie allant jusqu'à 125m2 et selon votre niveau d'isolation. Le type de régulation que vous avez sélectionné rentre en ligne de compte également.
Sous la barre des 3000€, il constitue un excellent rapport qualité-prix pour un lieu d'habitation ou le climat est plutôt tempéré.
En l'absence d'occupants, le mode absence maintient la température intérieure au niveau spécifié pour éviter toute consommation inutile.
Le climatiseur gainable Daikin FBA125A/AZAS125MV1 est équipé de gaz R32 qui a un impact nul sur la couche d'ozone, facilement recyclable et qui est jusqu'à 3 fois plus performants que le gaz R410.
Ce gaz comporte un risque d'inflammabilité quasiment inexistant, sans danger pour vous et vos proches ainsi que pour votre habitation.
Utiliser ce fluide, c'est faire un premier pas dans la protection de l'environnement et dans la sécurité de votre habitat.
La technologie Bluevolution brevetée par Daikin offre un meilleur confort.
Elle vous apportera la plénitude lorsque vous déciderez de l'activer. Et saura vous accompagner dans la convivialité tout au long de la journée.
Conçu à partir des nouveaux compresseurs, il s'agit du réfrigérant le plus énergétique. L'unité est alimentée à 80% par de l'énergie renouvelable extraite de l'air et à 20 % par de l'électricité. La technologie Inverter permet de réaliser jusqu'à 30 % d'économie d'énergie supplémentaire. Les capteurs intelligents et les réglages éco-énergetiques réduisent la consommation excessive.
Sa forme arrondie lui confère élégance et style. l'Interface intuitive avec télécommande à boutons tactiles et compatible Bluetooth, elle dispose d'un large panel d'utilisation. Mesurant 85 x 85 mm, cette télécommande compacte est compatible avec les boîtiers d'installations électriques standards. La télécommande Madoka s'intègre parfaitement à tout type d'intérieur.
3 coloris sont proposés, argent, noir et blanc.
| Caractéristique | ||

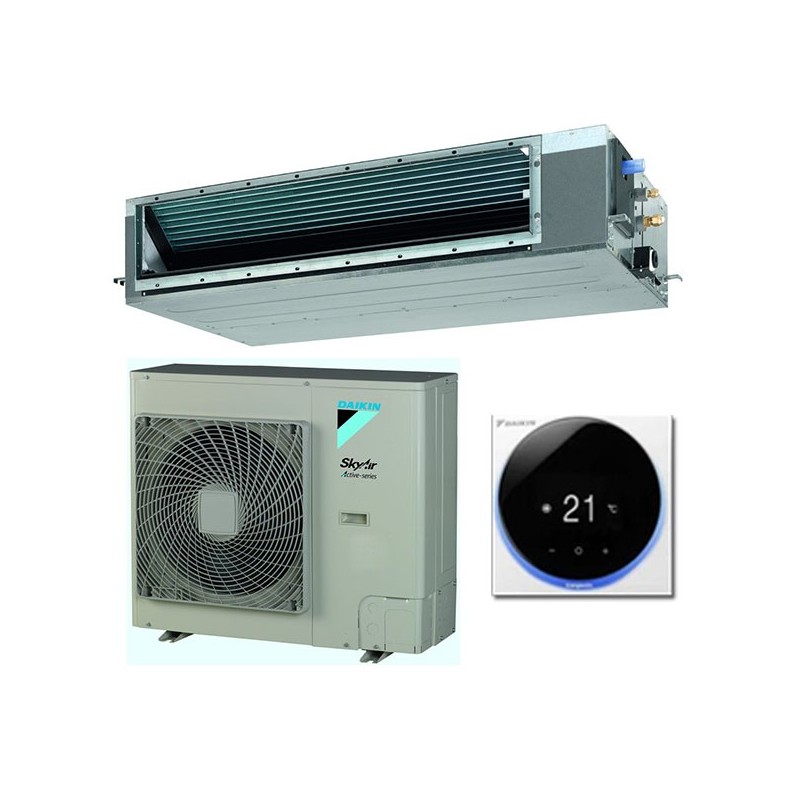

| Ensemble Gainable FBA125A / AZAS125MV1 DAIKIN | ||
|
Marque DAIKIN |
Série FBA-A Active |
Référence Produit FBA125A / AZAS125MV1 |
| GARANTIES | |
| Provenance | FRANCE ou U.E |
| Pièces | 3 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| CONSEIL : | ||
| Votre Isolation | Isolation Surface H<2,50m | Volume |
| M² | M³ | |
| Isolation RT2012 | de 130 m² à 165 m² | de 325 m³ à 410 m³ |
| Isolation BBC | de 150 m² à 190 m² | de 375 m³ à 475 m³ |
| Isolation Maison - 10 ans | de 100 m² à 125 m² | de 250 m³ à 310 m³ |
| Isolation Maison + 10 ans | de 80 m² à 100 m² | de 200 m³ à 250 m³ |
| Blocage en Chaud | OUI | |
| Puissance En Froid | Kw | 11,80 |
| Puissance Froid Mini / Maxi | Kw | / |
| Coefficient EER | 3,23 | |
| Classe Energétique EER | A | |
| Coefficient Saisonnier SEER | 5,22 | |
| Classe Energetique Saisonnière SEER | A | |
| Plage de Fonctionnement en Froid à T° Ext | ° | -5 / +46 |
| Puissance En Chaud | Kw | 12,10 |
| Puissance Chaud Mini / Maxi | Kw | 6,00 / 16,00 |
| Puissance Restituée à -T° Negative (- 10°) | Kw | 12,50 |
| Coefficient COP | 3,51 | |
| Classe Energetique COP | B | |
| Coefficient Saisonnier SCOP | 4,05 | |
| Classe Energetique Saisonnière SCOP | A | |
| Plage de Fonctionnement en Chaud à T° Ext | ° | -15 / +15,5 |
| UNITE INTERIEURE : FBA125A | ||
| Type d'unité intérieure | Unité intérieure gainable | |
| Wifi | NON | |
| Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
| Débit d'Air Mini / Maxi | m³ | 1500 / 2040 |
| dB Mini | dB | 33 |
| dB Maxi | dB | 40 |
| Type de Pression | Forte pression statique | |
| Pression Statique Disponible | Pa | 50 / 150 |
| Compatibilité Plenum de Soufflage | S-FBA 100/125 | |
| Compatibilité Plenum de Reprise | R-FBQ 100/125 | |
| Dimensions (H x Lx P) | mm | 245 x 1400 x 800 |
| Poids Net | Kg | 47 |
| UNITE EXTERIEURE : AZAS125MV1 | ||
| Ventilateur | Simple | |
| Débit d'Air Maxi Froid / Chaud | m³ | 4980 / 3720 |
| Pression Acoustique Froid Maxi | dB | 54 |
| Pression Acoustique Chaud Maxi | dB | 58 |
| Dimensions : Hauteur x Largeur x Profondeur | mm | 990 x 940 x 320 |
| Poids Net | Kg | 78 |
| DONNEES : FBA125A / AZAS125MV1 | ||
| Tuyaux Frigorifiques | 1 x 3/8-5/8 | |
| Fluide Frigorigène | R32 | |
| Longueur préchargée / Tuyaux frigorifiques (non fournis) | m | 30 |
| Longueur maximale totale / Tuyaux frigorifiques (non fournis) | m | 50 |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Monophasé | |
| Section cable alimentation électrique | mm² | 3 x 6 mm² |
| Section cable intercommunication | mm² | 4 x 1,5 mm² |
| Protection électrique | A | 32 |
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 250 mm.
Il faut isoler le raccord avec du scotch isolant.
Lot de 10 colliers de serrage en taille 200mm pour serrer les différents raccords.
Ensemble aéraulique 160 mm ouate 300x150
Clim Factory vous propose un ensemble Aéraulique de soufflage pour gainable adapté à une superficie de 10 à 15 m2, cet ensemble comprend :
Gaine en Ouate 160 mm (10m)(Qté 1)
Volet débit d'air 160 mm (Qté 1)
Grille + Plénum Soufflage : 300 x 150 mm (Qté 1)
Colliers 160 mm (Qté 10)
Raccord FF160 mm (Qté 2)
Raccord MM160 mm (Qté 1)
Ensemble reprise aéraulique 600x400 avec 2x200 ouate
Clim Factory vous propose une Reprise Aeraulique en climatisation gainable pour une Grille de Reprise 600x400mm, elle comprend tous les éléments suivants:
Gaine : 2 x Ouate 200 m
Grille Reprise : 600 x 400 mm
1 lot de 10 colliers 200
5 x raccords gaine FF 200
2 x raccords gaine FF250
4 x raccords gaine MM 200
1 bouchon 200
By-Pass : NON
Toute une gamme de supports pour Unité Exterieure pour votre installation présents ici:
Mise en service Mono-Split TVA 20%
Pour la mise en service effectuée par nos équipes, vous devez au préalable installer l'unité intérieure, l'unité extérieure et positionner les tuyaux frigorifiques sans les connecter. Vous devez également réaliser les branchements électriques et la pose des condensats.
Garantie de 3 Mois sur les Fuites de Gaz
Garantie pièces de la marque
Pas de garantie déplacement et main d'œuvre sur autre panne que fuite de gaz
Ensemble aéraulique latéral 160 mm ouate 300x150
Clim Factory vous propose un ensemble Aeraulique en climatisation gainable pour une petite piéce de 10 à 15 m2, il comprend tous les éléments suivants:
Gaine en Ouate 160 mm (Qté 1)
Volet débit d'air 160 mm (Qté 1)
Grille + Plénum Soufflage : 300 x 150 mm (Qté 1)
Colliers 160 mm (Qté 10)
Raccord FF160 mm (Qté 2)
Raccord MM160 mm (Qté 1)
Le Dumper (volet débit d'air) permet de réguler le débit d'air d'une sortie de soufflage. A noter que le débit d'air est différent d'une pièce à l'autre en fonction de la taille. La taille de ce modèle est de 200mm de diamètre.
Il faut isoler le raccord avec du scotch isolant.
Étape 3 - Comment installer un plénum de reprise sur son gainable
Étape 2 - Installer un plénum de soufflage sur son gainable
Étape 5 - Pose des conduits d'évacuation des condensats sur son gainable
Étape 6 - Intégration des bouches de soufflage
Étape 7 - Comment positionner la grille et le plenum d'aspiration
Étape 8 - Installation du thermostat Airzone pour son gainable
Étape 9 - Intégrer la télécommande Madoka pour contrôler son gainable DAIKIN
