Réduction conique axée 200/160 mm
La réduction conique axée permet d'adapter le diamètre en fonction de vos besoins si votre plenum de soufflage a des sorties non adaptées.
Il faut isoler les raccords avec du scotch isolant.
Caractéristique | ||

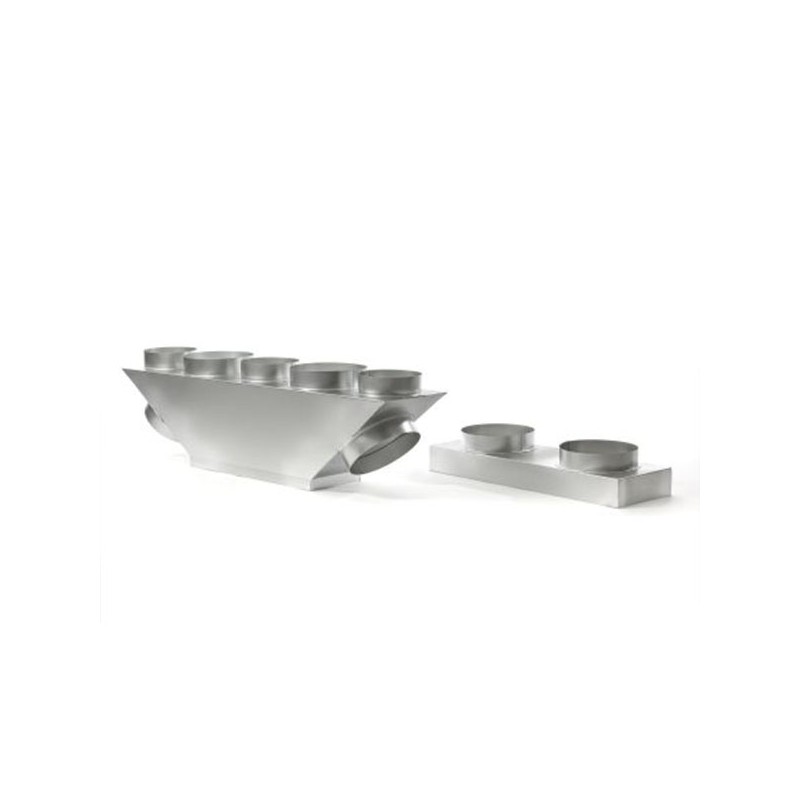

Plénum Soufflage et Reprise FBA100/125-CD DAIKIN FBA100A / FBA125A DAIKIN | ||
Marque DAIKIN |
|
Référence Produit FBA100/125-CD |
Type de Plenum | Soufflage Standard et Reprise | |
Pour Marque | DAIKIN | |
Compatibilité Unité Intérieure Gainable | FBA100A / FBA125A | |
Dimensions du plénum de reprise : Hauteur x Largeur x Profondeur | mm | 226 x 1354 x 110 |
Reprise en diamètre 160 mm | Nb | 0 |
Reprise en diamètre 200 mm | Nb | 4 |
Soufflage façade en diamètre 200 mm | Nb | 4 |
Soufflage façade en diamètre 250 mm | Nb | 2 |
Soufflage latéral en diamètre 200 mm | Nb | 2 |
Dimensions du plénum de soufflage : Hauteur x Largeur x Profondeur | mm | 226 x 1792 x 280 |
Réduction conique axée 200/160 mm
La réduction conique axée permet d'adapter le diamètre en fonction de vos besoins si votre plenum de soufflage a des sorties non adaptées.
Il faut isoler les raccords avec du scotch isolant.
Des grilles "invisibles" vous permettant de diffuser l'air chaud et froid comme vous le souhaitez !!!
Nos grilles de soufflage multi fentes (mural et plafond) ont une finition et de cotes de raccordement identiques. Les débits admissibles préconisés peuvent varier en fonction du type de grille et du plénum de raccordement.
Ensemble aéraulique latéral 200 mm ouate 400x150
Clim Factory vous propose un ensemble Aeraulique en climatisation gainable pour une piéce de 15 à 20m2, il comprend tous les éléments suivants:
Gaine en Ouate 200 mm (Qté 1)
Volet débit d'air 200 mm (Qté 1)
Grille + Plénum Soufflage : 400 x 150 mm (Qté 1)
Colliers 200 mm (Qté 10)
Raccord F200 mm (Qté 2)
Raccord MM200 mm (Qté 1)
Des grilles "invisibles" vous permettant de diffuser l'air chaud et froid comme vous le souhaitez !!!
Nos grilles de soufflage en SOL s'integrent tres bien dans le sol de votre carrelage. Les débits admissibles préconisés peuvent varier en fonction du type de grille et du plénum de raccordement.
Le plenum mesure 600mm de haut et est adapté pour des planchers ne dépassant pas 360mm d'épaisseur.
Mise en service Gainable Plus De 10 Kw TVA 20%
Pour la mise en service effectuée par nos équipes, vous devez au préalable:
- installer l'unité intérieure et l'unité extérieure
- positionner les tuyaux frigorifiques sans les connecter
- connecter les gaines isolées, les bouches de soufflage et thermostat
- réaliser les branchements électriques et la pose des condensats.
Garantie de 3 Mois sur les Fuites de Gaz
Garantie pièces de la marque
Pas de garantie déplacement et main d'œuvre sur autre panne que fuite de gaz
Le Scotch Isolant est utilisé pour isoler principalement les tuyaux frigorifiques au niveau des connections.
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée arrière. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 600X400.
- Colliers de serrage vendu en lot de 10 :
Serrage des gaines aux differents éléments (raccords, volets, grilles)
- Scotch :
Etancheité parfaite et éviter les pertes de débit d'air
- Gripple :
Suspension de l'unité interieure ... gainable, cassette, etc ...
- Vis Autoforeuses :
Fixer les plenums de reprise et de soufflage ... des unites interieures gainables
