Alimentation Electrique 3x6mm²Grâce à un réseau de gaines dissimulées dans les combles ou faux plafonds, le gainable est un système de chauffage quasiment invisible : l'air chaud est en effet diffusé via des grilles très discrètes qui permettent de libérer entièrement l'espace au sol. C'est la solution de chauffage innovante et efficace pour les bâtiments neufs.

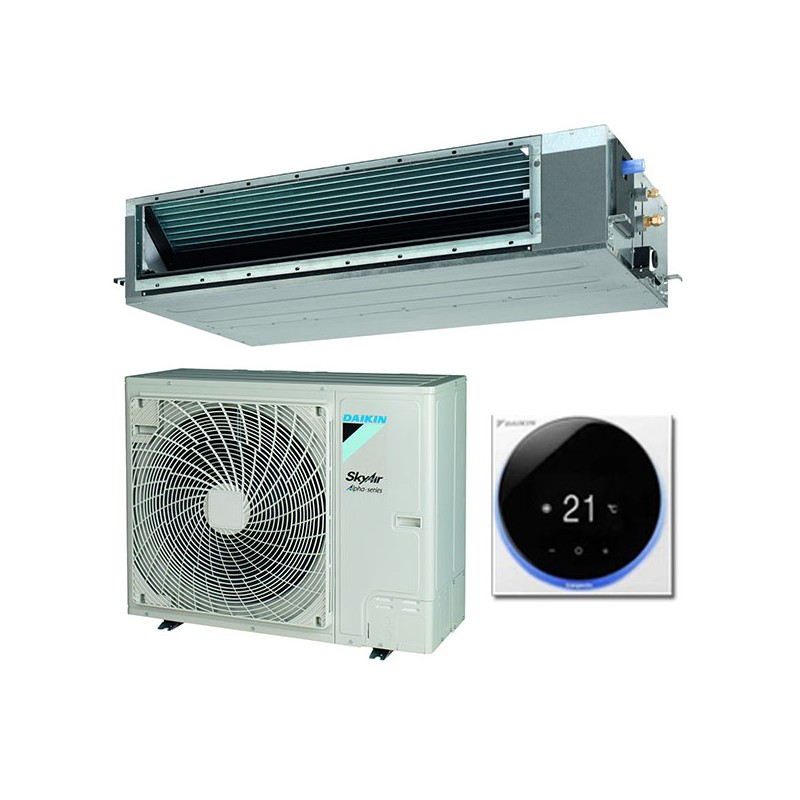

Avec une puissance de 10,80kW en puissance chaud et 9,kW en puissance froid, le modèle Daikin FBA100A/RZAG100NY1 peut convenir pour une volume allant jusqu'à 275 m3 selon l'isolation de votre maison (retrouvez içi le guide pour déterminer la puissance de votre climatiseur) soit une superficie allant jusqu'à 100m2 et selon votre niveau d'isolation. Le type de régulation que vous avez sélectionné rentre en ligne de compte également.
Sous la barre des 4000€, il constitue un bon rapport qualité-prix pour un lieu d'habitation ou le climat est plutôt tempéré
En l'absence d'occupants, le mode absence maintient la température intérieure au niveau spécifié pour éviter toute consommation inutile.
Le climatiseur gainable Daikin FBA100A/ RZAG100NY1 est équipé de gaz R32 qui a un impact nul sur la couche d'ozone, facilement recyclable et qui est jusqu'à 3 fois plus performants que le gaz R410.
Ce gaz comporte un risque d'inflammabilité quasiment inexistant, sans danger pour vous et vos proches ainsi que pour votre habitation.
Utiliser ce fluide, c'est faire un premier pas dans la protection de l'environnement et dans la sécurité de votre habitat.
La technologie Bluevolution brevetée par Daikin offre un meilleur confort.
Elle vous apportera la plénitude lorsque vous déciderez de l'activer. Et saura vous accompagner dans la convivialité tout au long de la journée.
Conçu à partir des nouveaux compresseurs, il s'agit du réfrigérant le plus énergétique. L'unité est alimentée à 80% par de l'énergie renouvelable extraite de l'air et à 20 % par de l'électricité. La technologie Inverter permet de réaliser jusqu'à 30 % d'économie d'énergie supplémentaire. Les capteurs intelligents et les réglages éco-énergetiques réduisent la consommation excessive.
Sa forme arrondie lui confère élégance et style. l'Interface intuitive avec télécommande à boutons tactiles et compatible Bluetooth, elle dispose d'un large panel d'utilisation. Mesurant 85 x 85 mm, cette télécommande compacte est compatible avec les boîtiers d'installations électriques standards. La télécommande Madoka s'intègre parfaitement à tout type d'intérieur.
3 coloris sont proposés, argent, noir et blanc.
| Caractéristique | ||
| Ensemble Gainable FBA100A9 / RZAG100NV1 DAIKIN | ||
|
Marque DAIKIN |
Série FBA-A Seasonal Smart |
Référence Produit FBA100A9 / RZAG100NV1 |
| GARANTIES | |
| Provenance | DAIKIN FRANCE |
| Pièces | 3 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| CONSEIL : | ||
| Votre Isolation | Isolation Surface H<2,50m | Volume |
| M² | M³ | |
| Isolation RT2012 | de 90 m² à 110 m² | de 235 m³ à 325 m³ |
| Isolation BBC | de 110 m² à 150 m² | de 275 m³ à 375 m³ |
| Isolation Maison - 10 ans | de 70 m² à 100 m² | de 175 m³ à 250 m³ |
| Isolation Maison + 10 ans | de 55 m² à 80 m² | de 135 m³ à 200 m³ |
| Blocage en Chaud | OUI | |
| Puissance En Froid | Kw | 9,50 |
| Puissance Froid Mini / Maxi | Kw | / |
| Coefficient EER | 3,69 | |
| Classe Energétique EER | A | |
| Coefficient Saisonnier SEER | 6,47 | |
| Classe Energetique Saisonnière SEER | A+ | |
| Plage de Fonctionnement en Froid à T° Ext | ° | -20 / +52 |
| Puissance En Chaud | Kw | 10,80 |
| Puissance Chaud Mini / Maxi | Kw | / |
| Puissance Restituée à -T° Negative (- 5°) | Kw | 10,00 |
| Coefficient COP | 3,87 | |
| Classe Energetique COP | A | |
| Coefficient Saisonnier SCOP | 4,36 | |
| Classe Energetique Saisonnière SCOP | A++ | |
| Plage de Fonctionnement en Chaud à T° Ext | ° | -20 / +18 |
| UNITE INTERIEURE : FBA100A9 | ||
| Type d'unité intérieure | Unité intérieure gainable | |
| Wifi | NON | |
| Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
| Débit d'Air Mini / Maxi | m³ | 1380 / 1740 |
| dB Mini | dB | 30 |
| dB Maxi | dB | 36 |
| Type de Pression | Forte pression statique | |
| Pression Statique Disponible | Pa | 40 / 150 |
| Compatibilité Plenum de Soufflage | S-FBA 100/125 | |
| Compatibilité Plenum de Reprise | R-FBQ 100/125 | |
| Dimensions (H x Lx P) | mm | 245 x 1400 x 800 |
| Poids Net | Kg | 46 |
| UNITE EXTERIEURE : RZAG100NV1 | ||
| Ventilateur | Simple | |
| Débit d'Air Maxi Froid / Chaud | m³ | 4020 / 4920 |
| Pression Acoustique Froid Maxi | dB | 47 |
| Pression Acoustique Chaud Maxi | dB | 50 |
| Dimensions : Hauteur x Largeur x Profondeur | mm | 870x1100x460 |
| Poids Net | Kg | 85 |
| DONNEES : FBA100A9 / RZAG100NV1 | ||
| Tuyaux Frigorifiques | 1 x 3/8-5/8 | |
| Fluide Frigorigène | R32 | |
| Longueur préchargée / Tuyaux frigorifiques (non fournis) | m | 30 |
| Longueur maximale totale / Tuyaux frigorifiques (non fournis) | m | 75 |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Triphasé | |
| Section cable alimentation électrique | mm² | 5 x 2,5 mm² |
| Section cable intercommunication | mm² | 4 x 1,5 mm² |
| Protection électrique | A | 32 |
