Toute notre gamme de climatiseur gainable
Remplissez ce formulaire pour la prise de RDV de votre mise en service
Téléchargement du CERFA d'ASSEMBLAGE
Mise en Service réglementée
Vous avez opté pour la mise en service sur notre site, vous positionnez tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et notre partenaire connecte les liaisons frigorifiques. Selon la réglementation F-GAS, celui-ci est muni de la capacité à manipuler les fluides frigorigènes.
IMPORTANT: vous remplacez un ancien système de climatisation et vous souhaitez conserver vos anciens tuyaux frigorifiques, vous devez alors OBLIGATOIREMENT réaliser un rinçage des liaisons frigorifiques: sans cela, la garantie ne pourra pas s'appliquer.
Vous avez opté pour l'installation* sur notre site, notre technicien positionne tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et réalise la mise en service.
Selon l'ancienneté de votre habitation, deux taux de TVA peuvent s'appliquer:
- une TVA à 10% pour une habitation de moins de 2 ans
- une TVA de 20% pour une habitation de plus de 2 ans
*La prestation est soumise aux conditions d'installation et donnée à titre indicatif, le montant de cette intervention est à régler directement à notre partenaire-installateur (vous pouvez vous référer à la carte de France pour vous informer des régions couvertes)
Mise en Service et Installation Gainable
Le pack contient le plénum de soufflage et le plénum de reprise pour l'unité intérieure gainable
Plenums Isolés - Soufflage et Reprise
L'AirZone permet de choisir la température pièce par pièce, équipé de Plénum EasyZone avec Registres motorisés,.
La Climatisation Gainable est demarréé dés qu'une piéce est "en demande" en chaud ou en froid.
Ce systéme gére l'inverter de votre climatisation réversible inverter
Le pack contient le plénum de soufflage et le plénum de reprise.
Plénums Airzone comprenant Soufflage et Reprise
Le pack contient le thermostat BLUEFACE Blanc Filaire et le(s) thermostat(s) THINK Blanc Radio Fréquence
Pack Thermostats THINK Blanc Radio Fréquence
L'AirZone peut se commander avec l'application Smartphone et Tablette
Le Webserveur existe en Radio (Wifi) ou en Filaire (Cable RJ45)
Ce systéme a besoin d'une connexion internet avec une box
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaines - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum ABS Dessus - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum ABS Dessus - Thermostat - Moteur
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum Galvanisé Latéral - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum Galvanisé Latéral - Thermostat - Moteur
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise avec By-Pass
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise avec By-Pass
Gérer la température de votre pièce grâce au moteur à assembler sur le volet débit d'air et au thermostat filaire ou radio fréquence
Régulation Classique - Thermostats - Moteurs
Peu importe la piéce vous pouvez gérer la température grâce au kit 4 Zones PACK DELTA 8000RF Deltadore radio fréquence, chaque piéce est donc indépendante, possibilité de gérer jusqu'à 6 zones en rajoutant des thermostats
Fourniture du Kit 4 Zones : carte de régulation, 4 thermostats
Acheter la connectique ON/OFF de la marque
Régulation DeltaDore PACK DELTA 8000 RF
Connectique obligatoire pour pouvoir faire fonctionner les régulations Deltadore
Connectique ON/OFF
Tous les raccords et bouchons pour finaliser votre climatisation gainable
Raccords et Bouchons
Toutes les réductions centrées et culottes réduites pour adapter vos lignes aérauliques au plénum de soufflage
Réductions et Culottes
Tous les accessoires dont vous aurez besoin pour votre future climatisation gainable
Scotch Isolant - Scotch Alu - Gripple
Choisissez votre Support d'unité extérieure en fonction de vos besoins
Support U. Extérieure
Liaison double de tuyaux frigorifiques
Tuyaux Frigorifiques
Câble reliant l'unité extérieure à l'unité intérieure
Intercommunication 50 m
Tuyaux en PVC 32 mm et ses accessoires pour l'évacuation des eaux de condensation (évacuation gravitaire)
Condensat
L'alimentation électrique et la protection adaptées à votre climatiseur
Alimentation Electrique 3x4mm²Avec une puissance de 7,5kW en puissance chaud et 6,8kW en puissance froid, le modèle Daikin FBA71A9/ARXM71R peut convenir pour une volume allant jusqu'à 230m3 selon l'isolation de votre maison (retrouvez içi le guide pour déterminer la puissance de votre climatiseur) soit une superficie allant jusqu'à 100m2 et selon votre niveau d'isolation. Le type de régulation que vous avez sélectionné rentre en ligne de compte également.
Sous la barre des 2000€, il constitue un excellent rapport qualité-prix pour un lieu d'habitation ou le climat est plutôt tempéré.
Le climatiseur gainable Daikin FBA71A9/ARXM71R est équipé de gaz R32 qui a un impact nul sur la couche d'ozone, facilement recyclable et qui est jusqu'à 3 fois plus performants que le gaz R410.
Ce gaz comporte un risque d'inflammabilité quasiment inexistant, sans danger pour vous et vos proches ainsi que pour votre habitation.
Utiliser ce fluide, c'est faire un premier pas dans la protection de l'environnement et dans la sécurité de votre habitat.
La technologie Bluevolution brevetée par Daikin offre un meilleur confort.
Elle vous apportera la plénitude lorsque vous déciderez de l'activer. Et saura vous accompagner dans la convivialité tout au long de la journée.
Conçu à partir des nouveaux compresseurs, il s'agit du réfrigérant le plus énergétique. L'unité est alimentée à 80% par de l'énergie renouvelable extraite de l'air et à 20 % par de l'électricité. La technologie Inverter permet de réaliser jusqu'à 30 % d'économie d'énergie supplémentaire. Les capteurs intelligents et les réglages éco-énergetiques réduisent la consommation excessive.
Sa forme arrondie lui confère élégance et style. l'Interface intuitive avec télécommande à boutons tactiles et compatible Bluetooth, elle dispose d'un large panel d'utilisation. Mesurant 85 x 85 mm, cette télécommande compacte est compatible avec les boîtiers d'installations électriques standards. La télécommande Madoka s'intègre parfaitement à tout type d'intérieur.
3 coloris sont proposés, argent, noir et blanc.
| Caractéristique | ||

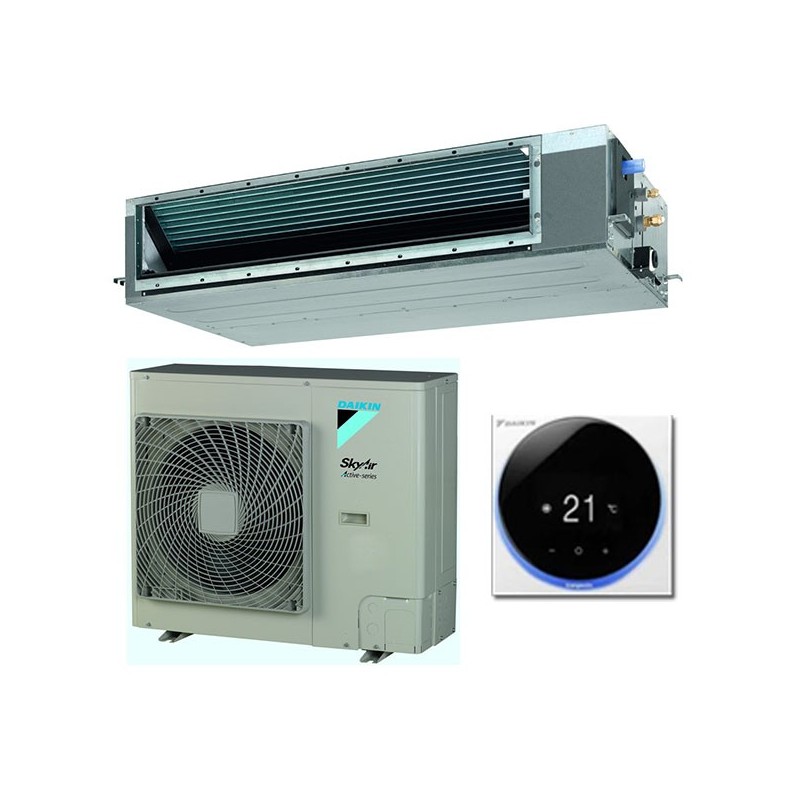

| Ensemble Gainable FBA71A / ARXM71N9 DAIKIN | ||
|
Marque DAIKIN |
Série FBA-A Active |
Référence Produit FBA71A / ARXM71N9 |
| GARANTIES | |
| Provenance | FRANCE ou U.E |
| Pièces | 3 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| CONSEIL : | ||
| Votre Isolation | Isolation Surface H<2,50m | Volume |
| M² | M³ | |
| Isolation RT2012 | de 80 m² à 95 m² | de 200 m³ à 235 m³ |
| Isolation BBC | de 90 m² à 110 m² | de 225 m³ à 275 m³ |
| Isolation Maison - 10 ans | de 60 m² à 70 m² | de 150 m³ à 175 m³ |
| Isolation Maison + 10 ans | de 45 m² à 55 m² | de 110 m³ à 135 m³ |
| Numéro EPREL | 198153 |
| Fiche produit Eprel | Télécharger la fiche produit Eprel |
| Classe énergétique | A |
| Consommation annuelle froid | 427 Kw |
| Consommation annuelle chaud | 1652 Kw |
| Blocage en Chaud | OUI | |
| Puissance En Froid | Kw | 6,80 |
| Puissance Froid Mini / Maxi | Kw | / |
| Coefficient EER | 3,60 | |
| Classe Energétique EER | A | |
| Coefficient Saisonnier SEER | 5,57 | |
| Classe Energetique Saisonnière SEER | A+ | |
| Plage de Fonctionnement en Froid à T° Ext | ° | -5 / +46 |
| Puissance En Chaud | Kw | 7,50 |
| Puissance Chaud Mini / Maxi | Kw | 3,50 / 9,00 |
| Puissance Restituée à -T° Negative (- 10°) | Kw | 6,20 |
| Coefficient COP | 3,67 | |
| Classe Energetique COP | A | |
| Coefficient Saisonnier SCOP | 3,81 | |
| Classe Energetique Saisonnière SCOP | A | |
| Plage de Fonctionnement en Chaud à T° Ext | ° | -15 / +15,5 |
| UNITE INTERIEURE : FBA71A | ||
| Type d'unité intérieure | Unité intérieure gainable | |
| Wifi | NON | |
| Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
| Débit d'Air Mini / Maxi | m³ | 750 / 1080 |
| dB Mini | dB | 25 |
| dB Maxi | dB | 31 |
| Type de Pression | Forte pression statique | |
| Pression Statique Disponible | Pa | 30 / 150 |
| Compatibilité Plenum de Soufflage | S-FBA 60/71 | |
| Compatibilité Plenum de Reprise | R-FBQ 60/71 | |
| Dimensions (H x Lx P) | mm | 245 x 1000 x 800 |
| Poids Net | Kg | 35 |
| UNITE EXTERIEURE : ARXM71N9 | ||
| Ventilateur | Simple | |
| Débit d'Air Maxi Froid / Chaud | m³ | 3120 / 2880 |
| Pression Acoustique Froid Maxi | dB | 49 |
| Pression Acoustique Chaud Maxi | dB | 51 |
| Dimensions : Hauteur x Largeur x Profondeur | mm | 770 x 900 x 320 |
| Poids Net | Kg | 50 |
| DONNEES : FBA71A / ARXM71N9 | ||
| Tuyaux Frigorifiques | 1 x 3/8-5/8 | |
| Fluide Frigorigène | R32 | |
| Longueur préchargée / Tuyaux frigorifiques (non fournis) | m | 10 |
| Longueur maximale totale / Tuyaux frigorifiques (non fournis) | m | 10 |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Monophasé | |
| Section cable alimentation électrique | mm² | 3 x 4 mm² |
| Section cable intercommunication | mm² | 4 x 1,5 mm² |
| Protection électrique | A | 16 |
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 160 mm.
Il faut isoler le raccord avec du scotch isolant.
FTXA42CW Unité intérieure murale DAIKIN
Adaptée pour une pièce de 35 à 45 m² , Unité intérieure murale FTXA42CW DAIKIN.
FROID
- Puissance en Froid : 4,20 Kw
CHAUD
- Puissance en Chaud : 5,40 Kw
DONNEES
- dB Mini : 23
- dB Maxi : 45
- Wifi : OUI (Intégrée)
INFORMATIONS
- Provenance : DAIKIN FRANCE
- Couleur : Blanc
Garantie : 3 ans Pièces
Clim Mono-Split FTXA42CS / RXA42B DAIKIN
Mono-Split Mural Gris FTXA42CS / RXA42B DAIKIN d'une puissance de 4,20 kW / 5,40 kW (Puissance restituée 3,35 Kw à - 5° C). Pour une pièce de 35 m² à 45 m².
FROID
- Puissance Froid Mini / Maxi : 1,70 / 5,00 Kw
- EER : 3,99 / A
- SEER : 7,50 / A++
CHAUD
- Puissance Chaud Mini / Maxi : 1,70 / 6,00 Kw
- COP : 4,12 / A
- SCOP : 4,60 / A++
DONNEES
- dB Mini : 21
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : FRANCE ou U.E
Garantie : 3 ans Pièces / 5 ans Compresseur
Unité Extérieure (2 à 5 Sorties) 5MXM90A DAIKIN
Unité Extérieure Multi-Split 5MXM90A DAIKIN d'une puissance de 8,5 kW / 10 kW (Puissance restituée 8,87 Kw à - 5° C). Pour une pièce de 65 m² à 85 m².
FROID
- Puissance Froid Mini / Maxi : 2,85 / 9,21 Kw
- EER : NC / N.C
- SEER : 7,83 / A++
CHAUD
- Puissance Chaud Mini / Maxi : 3,21 / 10,19 Kw
- COP : NC / N.C
- SCOP : 4,47 / A+
DONNEES
- Nombre unités intérieures : 2 à 5
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : FRANCE ou U.E
Garantie : 3 ans Pièces / 5 ans Compresseur
Climatiseur Gainable FBA50A / RXM50R DAIKIN
Gainable FBA50A / RXM50R DAIKIN d'une puissance de 5,00 kW / 5,50 kW (Puissance restituée / Kw à - 5° C). Pour une pièce de 45 m² à 50 m².
FROID
- Puissance Froid Mini / Maxi : / Kw
- EER : 3,55 / A
- SEER : 6,27 / A++
CHAUD
- Puissance Chaud Mini / Maxi : / Kw
- COP : 3,82 / A
- SCOP : 4,06 / A
DONNEES
- dB Mini : 29
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : FRANCE ou U.E
Garantie : 3 ans Pièces / 5 ans Compresseur
Réduction conique axée 200/160 mm
La réduction conique axée permet d'adapter le diamètre en fonction de vos besoins si votre plenum de soufflage a des sorties non adaptées.
Il faut isoler les raccords avec du scotch isolant.
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée arrière. Le système d'ouverture/fermeture permet un accès facile au filtre (fournit).
Le modèle présenté est en 400X200.
Plénums galvanisés reprise et soufflage compatible avec le(s) unité(s) intérieure(s) DAIKIN FBA140A
Coté Soufflage :
Soufflage façade en diamètre 160 mm : 0
Soufflage façade en diamètre 200 mm : 7
Soufflage façade en diamètre 250 mm : 0
Soufflage latéral en diamètre 200 mm : 0
Soufflage latérale en diamètre 250 mm : 2
Coté Reprise :
Reprise en diamètre 200 mm : 0
Reprise en diamètre 250 mm : 4
