| Caractéristique | ||

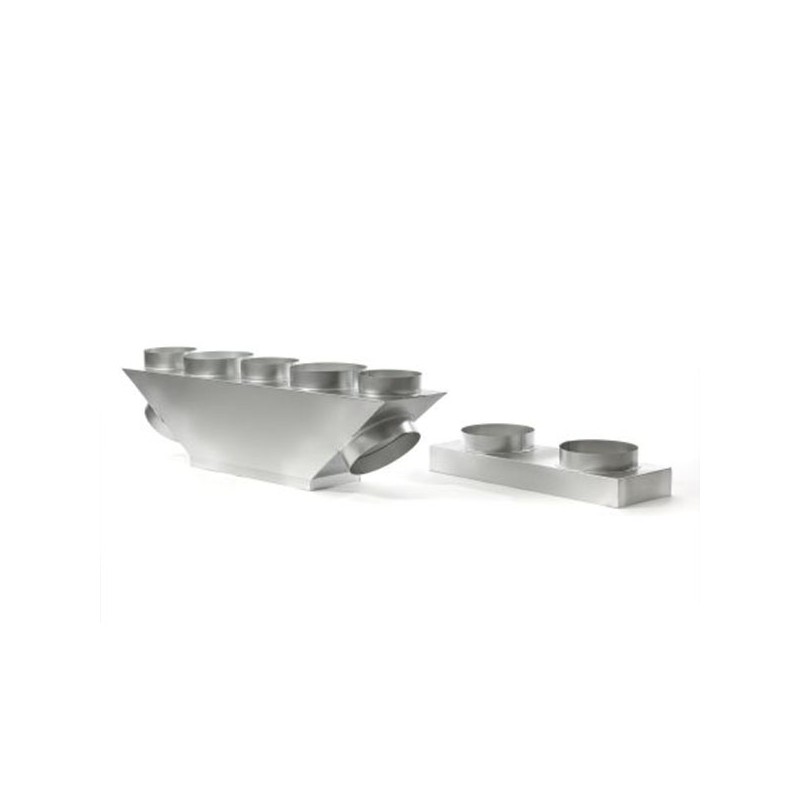

| Plénum Soufflage et Reprise FBA60/71-C+ DAIKIN FBA60A / FBA71A DAIKIN | ||
|
Marque DAIKIN |
|
Référence Produit FBA60/71-C+ |
| Type de Plenum | Soufflage Standard et Reprise | |
| Pour Marque | DAIKIN | |
| Compatibilité Unité Intérieure Gainable | FBA60A / FBA71A | |
| Dimensions du plénum de reprise : Hauteur x Largeur x Profondeur | mm | 270 x 970 x 100 |
| Reprise en diamètre 160 mm | Nb | 0 |
| Reprise en diamètre 250 mm | Nb | 2 |
| Soufflage façade en diamètre 200 mm | Nb | 4 |
| Soufflage latérale en diamètre 250 mm | Nb | 1 |
| Dimensions du plénum de soufflage : Hauteur x Largeur x Profondeur | mm | 300 X 1000 X 340 |
Raccord pour gainable :
- Raccord Mâle / Mâle pour diamètre 200 mm.
Il faut isoler le raccord avec du scotch isolant.
La Culotte de réduction à 45° permet de diviser en deux une sortie de plénum pour alimenter deux pièces au lieu d'une en modifiant le diamètre d'entrée par rapport à la sortie (1 entrée 200 mm = 2 sorties 160 mm et 1 entrée 250 mm = 2 sorties 200 mm).
Réduction conique axée 250/200 mm
La réduction conique axée 250mm/200mm permet d'adapter le diamètre en fonction de vos besoins si votre plenum de soufflage a des sorties non adaptées.
Il faut isoler les raccords avec du scotch isolant.
Bouchon en taille 250mm permettant d'obstruer une sortie non exploitée d'un plenum de votre climatiseur gainable.
Il faut isoler le raccord avec du scotch isolant.
Cable alimentation électrique 3x4mm2
Choisissez le câble d'alimentation (rigide) pour installer votre climatiseur aux normes en vigueur. Choisissez votre longueur.
Ensemble reprise aéraulique lateral 600x400 avec 2x250 ouate
Clim Factory vous propose une Reprise Aeraulique en climatisation gainable pour une Grille de Reprise 600x400mm, elle comprend tous les éléments suivants:
Gaine : 2 x Ouate 250 mm
Grille Reprise : 600 x 400 mm
1 x raccords gaine FF 200 mm
4 x raccords gaine FF 250 mm
4 x raccords gaine MM 250 mm
1 lot de 10 colliers 250 mm
1 bouchon 200 mm
By-Pass : NON
Mise en service Gainable De 5 à 8 Kw TVA 20%
Pour la mise en service effectuée par nos équipes, vous devez au préalable:
- installer l'unité intérieure et l'unité extérieure
- positionner les tuyaux frigorifiques sans les connecter
- connecter les gaines isolées, les bouches de soufflage et thermostat
- réaliser les branchements électriques et la pose des condensats
Garantie de 3 Mois sur les Fuites de Gaz
Garantie pièces de la marque
Pas de garantie déplacement et main d'œuvre sur autre panne que fuite de gaz
Grille et plénum latéral 500x400 mm
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée latérale. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 500X400.
