Toute notre gamme de climatiseur gainable
Remplissez ce formulaire pour la prise de RDV de votre mise en service
Téléchargement du CERFA d'ASSEMBLAGE
Mise en Service réglementée
Vous avez opté pour la mise en service sur notre site, vous positionnez tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et notre partenaire connecte les liaisons frigorifiques. Selon la réglementation F-GAS, celui-ci est muni de la capacité à manipuler les fluides frigorigènes.
IMPORTANT: vous remplacez un ancien système de climatisation et vous souhaitez conserver vos anciens tuyaux frigorifiques, vous devez alors OBLIGATOIREMENT réaliser un rinçage des liaisons frigorifiques: sans cela, la garantie ne pourra pas s'appliquer.
Vous avez opté pour l'installation* sur notre site, notre technicien positionne tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et réalise la mise en service.
Selon l'ancienneté de votre habitation, deux taux de TVA peuvent s'appliquer:
- une TVA à 10% pour une habitation de moins de 2 ans
- une TVA de 20% pour une habitation de plus de 2 ans
*La prestation est soumise aux conditions d'installation et donnée à titre indicatif, le montant de cette intervention est à régler directement à notre partenaire-installateur (vous pouvez vous référer à la carte de France pour vous informer des régions couvertes)
Mise en Service et Installation Gainable
Le pack contient le plénum de soufflage et le plénum de reprise pour l'unité intérieure gainable
Plenums Isolés - Soufflage et Reprise
L'AirZone permet de choisir la température pièce par pièce, équipé de Plénum EasyZone avec Registres motorisés,.
La Climatisation Gainable est demarréé dés qu'une piéce est "en demande" en chaud ou en froid.
Ce systéme gére l'inverter de votre climatisation réversible inverter
Le pack contient le plénum de soufflage et le plénum de reprise.
Plénums Airzone comprenant Soufflage et Reprise
Le pack contient le thermostat BLUEFACE Blanc Filaire et le(s) thermostat(s) THINK Blanc Radio Fréquence
Pack Thermostats THINK Blanc Radio Fréquence
L'AirZone peut se commander avec l'application Smartphone et Tablette
Le Webserveur existe en Radio (Wifi) ou en Filaire (Cable RJ45)
Ce systéme a besoin d'une connexion internet avec une box
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaines - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum ABS Dessus - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum ABS Dessus - Thermostat - Moteur
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum Galvanisé Latéral - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum Galvanisé Latéral - Thermostat - Moteur
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise avec By-Pass
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise avec By-Pass
Gérer la température de votre pièce grâce au moteur à assembler sur le volet débit d'air et au thermostat filaire ou radio fréquence
Régulation Classique - Thermostats - Moteurs
Peu importe la piéce vous pouvez gérer la température grâce au kit 4 Zones PACK DELTA 8000RF Deltadore radio fréquence, chaque piéce est donc indépendante, possibilité de gérer jusqu'à 6 zones en rajoutant des thermostats
Fourniture du Kit 4 Zones : carte de régulation, 4 thermostats
Acheter la connectique ON/OFF de la marque
Régulation DeltaDore PACK DELTA 8000RF
Connectique obligatoire pour pouvoir faire fonctionner les régulations Deltadore
Connectique ON/OFF
Tous les raccords et bouchons pour finaliser votre climatisation gainable
Raccords et Bouchons
Toutes les réductions centrées et culottes réduites pour adapter vos lignes aérauliques au plénum de soufflage
Réductions et Culottes
Tous les accessoires dont vous aurez besoin pour votre future climatisation gainable
Scotch Isolant - Scotch Alu - Gripple
Choisissez votre Support d'unité extérieure en fonction de vos besoins
Support U. Extérieure
Liaison double de tuyaux frigorifiques
Tuyaux Frigorifiques
Câble reliant l'unité extérieure à l'unité intérieure
Intercommunication 50 m
Tuyaux en PVC 32 mm et ses accessoires pour l'évacuation des eaux de condensation (évacuation gravitaire)
Condensat
L'alimentation électrique et la protection adaptées à votre climatiseur

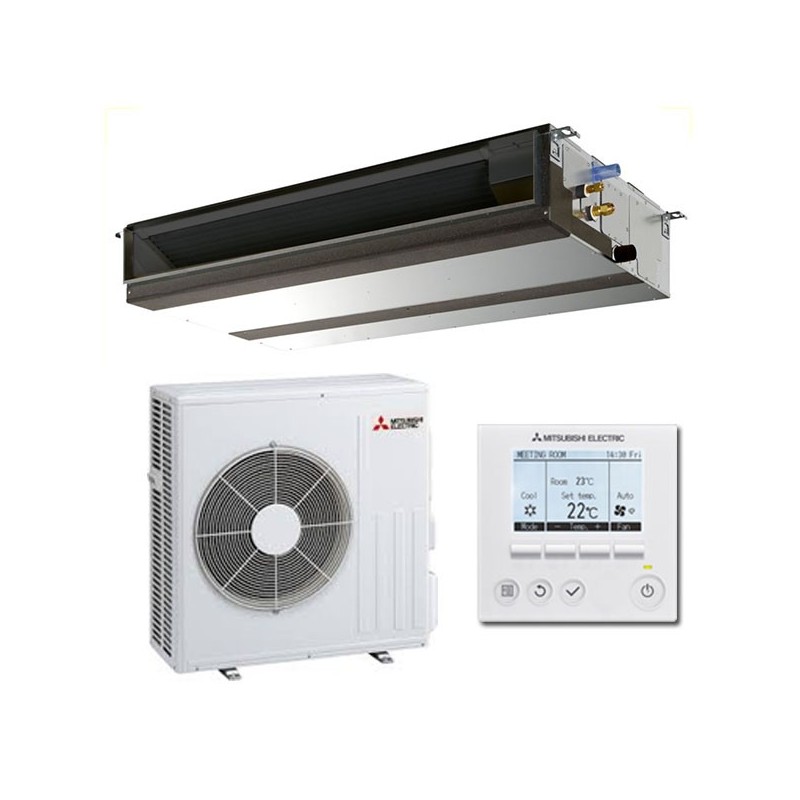

Alimentation Electrique 3x6mm²Le gainable PEAD-M125JA / PUZ-M125VKA fait partie de la gamme résidentiel inverter de chez Mitsubishi. Les climatiseurs gainables de chez Mitsubishi sont conçus pour répondre aux 3 problématiques les plus courantes:
- Un système compact permettant d'être invisible
- Une solution sur mesure pour répondre au besoin du client
- Une solution performante permettant de réaliser des économies d'énergie
La technologie Inverter, intégrée dans toutes les pompes à chaleur Mitsubishi, adapte en permanence votre système de chauffage à vos besoins réels : inutile d’intervenir sur les réglages, la température programmée est maintenue automatiquement quels que soient les changements (niveau d’ensoleillement, nombre de personnes dans la pièce, fonctionnement d’appareils électriques sources de chaleur…). Outre un confort inégalé, c’est toute l’installation qui en profite : sollicitée à dessein, elle prolonge sa durée de vie et vous fait réaliser jusqu’à 30% d’économies d’énergie par rapport à une pompe à chaleur traditionnelle.
Le gainable se camoufle dans les combles ou dans un faux plafond créé à cet effet. L’air chaud ou froid de la climatisation circule dans des gaines. L’air arrive vers les pièces à vivre et les chambres via des grilles ou buses discrètes placées au niveau des plafonds.
La gamme PEAD est idéale pour les faux-plafonds exigus : 250mm de hauteur seulement.
Le gainable vous permet de bénéficier d'un confort tout au long de l'année sans même être dérangé par le bruit, étant donné qu'il se situe dans le faux-plafond ou les combles. De plus le modèle PEAD-M125JA atteint un niveau sonore de 33dBA.
Le gainable PEAD-M125JA / PUZ-M125VKA proposent des performances en chauffage jusqu'a 152,7% et en rafraîchissement jusqu'à 193,1%, c'est la garantie de faire des économies d'énergie en toutes saisons.
En quête d’un appareil facile à utiliser et intégrant les fonctionnalités indispensables ? Ce climatiseur gainable a été conçu pour vous.
La gamme PEAD possède une pompe de relevage des condensats de série ce qui facilite son installation.
Vous avez la possibilité de sélectionner l'option Wifi qui vous permettra un contrôle à distance de votre climatiseur.
La pression statique est réglée sortie d'usine autour de 30 Pa à 40 Pa mais celle-ci peut nécessiter selon votre installation a être augmentée.
Pour ce faire, nous vous mettons à votre disposition cette vidéo explicative pour augmenter la pression statique de votre gainable:
| Caractéristique | ||
| Ensemble Gainable PEAD-M125JA / PUZ-M125VKA MITSUBISHI ELECTRIC | ||
|
Marque MITSUBISHI ELECTRIC |
Série PEAD-M Inverter |
Référence Produit PEAD-M125JA / PUZ-M125VKA |
| GARANTIES | |
| Provenance | FRANCE ou U.E |
| Pièces | 3 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| CONSEIL : | ||
| Votre Isolation | Isolation Surface H<2,50m | Volume |
| M² | M³ | |
| Isolation RT2012 | de 130 m² à 165 m² | de 325 m³ à 410 m³ |
| Isolation BBC | de 150 m² à 190 m² | de 375 m³ à 475 m³ |
| Isolation Maison - 10 ans | de 100 m² à 125 m² | de 250 m³ à 310 m³ |
| Isolation Maison + 10 ans | de 80 m² à 100 m² | de 200 m³ à 250 m³ |
| Blocage en Chaud | OUI | |
| Puissance En Froid | Kw | 12,10 |
| Puissance Froid Mini / Maxi | Kw | 5,60 / 13,00 |
| Coefficient EER | 3,01 | |
| Classe Energétique EER | N.C | |
| Coefficient Saisonnier SEER | N.A | |
| Classe Energetique Saisonnière SEER | N.A | |
| Plage de Fonctionnement en Froid à T° Ext | ° | -5 / +46 |
| Puissance En Chaud | Kw | 13,50 |
| Puissance Chaud Mini / Maxi | Kw | 4,80 / 15,00 |
| Puissance Restituée à -T° Negative (- 7°) | Kw | N.C |
| Coefficient COP | 3,61 | |
| Classe Energetique COP | N.C | |
| Coefficient Saisonnier SCOP | N.A | |
| Classe Energetique Saisonnière SCOP | N.A | |
| Plage de Fonctionnement en Chaud à T° Ext | ° | -15 / +21 |
| UNITE INTERIEURE : PEAD-M125JA | ||
| Type d'unité intérieure | Unité intérieure gainable | |
| Wifi | En option | |
| Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
| Débit d'Air Mini / Maxi | m³ | 1770 / 2520 |
| dB Mini | dB | 33 |
| dB Maxi | dB | 40 |
| Type de Pression | Forte pression statique | |
| Pression Statique Disponible | Pa | 35 / 150 |
| Compatibilité Plenum de Soufflage | S-PEAD M100/125 | |
| Compatibilité Plenum de Reprise | R-PEAD M100/125 | |
| Dimensions (H x Lx P) | mm | 250 x 1400 x 732 |
| Poids Net | Kg | 40 |
| UNITE EXTERIEURE : PUZ-M125VKA | ||
| Ventilateur | Double | |
| Débit d'Air Maxi Froid / Chaud | m³ | 5160 / - |
| Pression Acoustique Froid Maxi | dB | 54 |
| Dimensions : Hauteur x Largeur x Profondeur | mm | 981 x 1050 x 330 |
| Poids Net | Kg | 84 |
| DONNEES : PEAD-M125JA / PUZ-M125VKA | ||
| Tuyaux Frigorifiques | 1 x 3/8-5/8 | |
| Fluide Frigorigène | R32 | |
| Longueur préchargée / Tuyaux frigorifiques (non fournis) | m | 30 |
| Longueur maximale totale / Tuyaux frigorifiques (non fournis) | m | 50 |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Monophasé | |
| Section cable alimentation électrique | mm² | 3 x 6 mm² |
| Section cable intercommunication | mm² | 4 x 2,5 mm² |
| Protection électrique | A | 32 |
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 200 mm.
Il faut isoler le raccord avec du scotch isolant.
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée arrière. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 600X600.
Toute une gamme de supports pour Unité Exterieure pour votre installation présents ici:
Liaisons frigorifiques 1/4-3/8
Les Tuyaux Frigorifiques Doubles 1/4 - 3/8 sont nécessaires pour connecter votre unité intérieure à votre unité extérieure. La dimension des tuyaux devra être adaptée en fonction de l'unité intérieure.
Grille et plénum latéral 200 mm 400x150
Des grilles "invisibles" vous permettant de diffuser l'air chaud et froid comme vous le souhaitez !!!
Nos grilles de soufflage double déflexion (mural ou plafond) ont une finition et de cotes de raccordement identiques. Les débits admissibles préconisés peuvent varier en fonction du type de grille et du plénum de raccordement.
Bouchon en taille 200 mm permettant d'obstruer une sortie non exploitée d'un plenum de votre climatiseur gainable.
Il faut isoler le raccord avec du scotch isolant.
Plenums pour PEAD-SM71-CD MITSUBISHI ELECTRIC
Plénums galvanisés reprise et soufflage compatible avec le(s) unité(s) intérieure(s) MITSUBISHI ELECTRIC PEAD-SM71JA
Coté Soufflage :
Soufflage façade en diamètre 160 mm : 4
Soufflage façade en diamètre 200 mm : 2
Soufflage façade en diamètre 250 mm : 0
Soufflage latéral en diamètre 200 mm : 1
Soufflage latérale en diamètre 250 mm : 0
Coté Reprise :
Reprise en diamètre 200 mm : 3
Reprise en diamètre 250 mm : 0
Climatiseur Gainable PEAD-M71JA / SUZ-M71VA MITSUBISHI ELECTRIC
Gainable PEAD-M71JA / SUZ-M71VA MITSUBISHI ELECTRIC d'une puissance de 7,10 kW / 8,00 kW (Puissance restituée 5,40 Kw à - 7° C). Pour une pièce de 60 m² à 70 m².
FROID
- Puissance Froid Mini / Maxi : 2,80 / 8,10 Kw
- EER : 3,41 / A
- SEER : 6,10 / A++
CHAUD
- Puissance Chaud Mini / Maxi : 2,60 / 10,20 Kw
- COP : 3,92 / A
- SCOP : 3,90 / A
DONNEES
- dB Mini : 26
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : FRANCE ou U.E
Garantie : 3 ans Pièces / 5 ans Compresseur
Étape 3 - Comment installer un plénum de reprise sur son gainable
Étape 2 - Installer un plénum de soufflage sur son gainable
Étape 5 - Pose des conduits d'évacuation des condensats sur son gainable
Étape 6 - Intégration des bouches de soufflage
Étape 7 - Comment positionner la grille et le plenum d'aspiration
Étape 8 - Installation du thermostat Airzone pour son gainable
Étape 9 - Intégrer la télécommande Madoka pour contrôler son gainable DAIKIN
