Caractéristique | ||

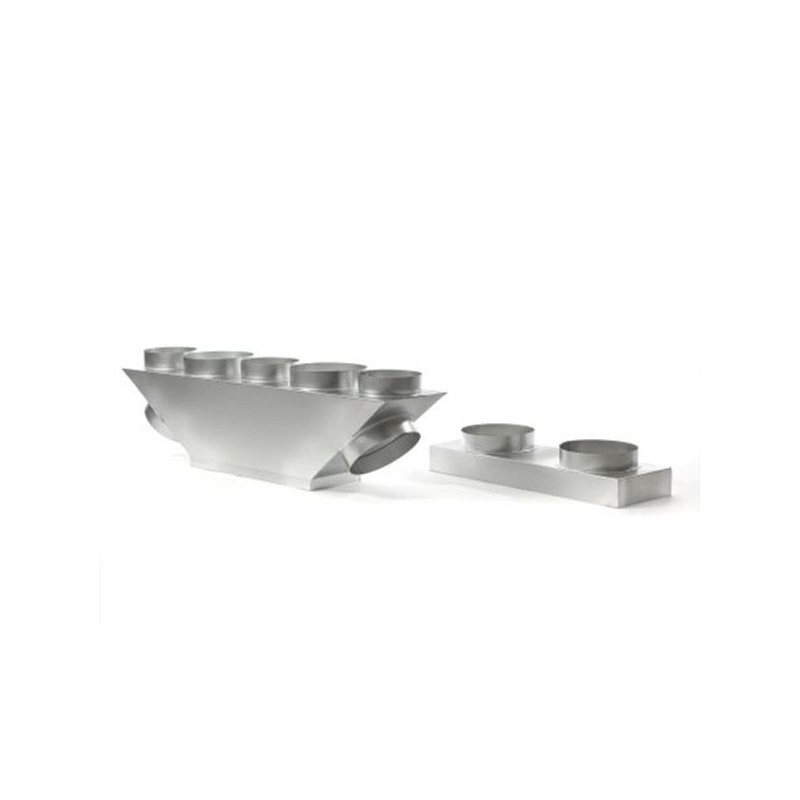

Plénum Soufflage et Reprise PEAD-M100/125-C+ MITSUBISHI ELECTRIC PEAD-M100JA / PEAD-M125JA MITSUBISHI ELECTRIC | ||
Marque MITSUBISHI ELECTRIC |
|
Référence Produit PEAD-M100/125-C+ |
Type de Plenum | Soufflage Standard et Reprise | |
Pour Marque | MITSUBISHI ELECTRIC | |
Compatibilité Unité Intérieure Gainable | PEAD-M100JA / PEAD-M125JA | |
Dimensions du plénum de reprise : Hauteur x Largeur x Profondeur | mm | 270 x 1360 x 100 |
Reprise en diamètre 160 mm | Nb | 0 |
Reprise en diamètre 250 mm | Nb | 4 |
Soufflage façade en diamètre 200 mm | Nb | 6 |
Soufflage latérale en diamètre 250 mm | Nb | 2 |
Dimensions du plénum de soufflage : Hauteur x Largeur x Profondeur | mm | 220 x 1370 x 250 |
Liaisons frigorifiques 3/8-5/8
Les Tuyaux Frigorifiques Doubles 3/8 - 5/8 sont nécessaires pour connecter votre unité intérieure à votre unité extérieure. La dimension des tuyaux devra être adaptée en fonction de l'unité intérieure.
La Culotte équivalente de 45° permet de diviser en deux une sortie de plénum pour alimenter deux pièces au lieu d'une sans modifier le diamètre (1 entrée 160 mm = 2 sorties 160 mm et 1 entrée 200 mm = 2 sorties 200 mm).
Clim Gainable PEAD-M125JA / PUZ-M125VKA MITSUBISHI ELECTRIC
Gainable PEAD-M125JA / PUZ-M125VKA MITSUBISHI ELECTRIC d'une puissance de 12,30 kW / 13,50 kW (Puissance restituée N.C Kw à - 7° C). Pour une pièce de 100 m² à 125 m².
FROID
- Puissance Froid Mini / Maxi : 5,60 / 13,00 Kw
- EER : 2,96 / N.C
- SEER : N.A / N.A
CHAUD
- Puissance Chaud Mini / Maxi : 4,80 / 15,00 Kw
- COP : 3,62 / N.C
- SCOP : N.A / N.A
DONNEES
- dB Mini : 33
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : FRANCE ou U.E
Garantie : 3 ans Pièces / 5 ans Compresseur
Le Dumper (volet débit d'air) permet de réguler le débit d'air d'une sortie de soufflage. A noter que le débit d'air est différent d'une pièce à l'autre en fonction de la taille. La taille de ce modèle est de 200mm de diamètre.
Il faut isoler le raccord avec du scotch isolant.
Grille et plénum latéral 600x400 mm
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée latérale. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 600X400.
Accessoires Chauffe Eau Sanitaire
Lors d'un installation d'un chauffe eau thermodynamique, il est obligatoire d'utiliser un raccord di-electrique ... et de placer un groupe de sécurité.
Ensemble aéraulique 200 mm ouate 400x150
Clim Factory vous propose une ensemble Aeraulique pour gainable pour une piéce de 15 à 20 m2, il comprend tous les éléments suivants:
Gaine en Ouate 200 mm (10m)(Qté 1)
Volet débit d'air200 mm (Qté 1)
Grille + Plénum Soufflage : 400 x 150 mm (Qté 1)
Colliers 200 mm (Qté 10)
Raccord FF200 mm (Qté 2)
Raccord MM200 mm (Qté 1)
Bouchon en taille 200 mm permettant d'obstruer une sortie non exploitée d'un plenum de votre climatiseur gainable.
Il faut isoler le raccord avec du scotch isolant.
