Liaisons frigorifiques 3/8-5/8
Les Tuyaux Frigorifiques Doubles 3/8 - 5/8 sont nécessaires pour connecter votre unité intérieure à votre unité extérieure. La dimension des tuyaux devra être adaptée en fonction de l'unité intérieure.
Grâce à un réseau de gaines dissimulées dans les combles ou faux plafonds, le gainable est un système de chauffage quasiment invisible : l'air chaud est en effet diffusé via des grilles très discrètes qui permettent de libérer entièrement l'espace au sol. C'est la solution de chauffage innovante et efficace pour les bâtiments neufs.

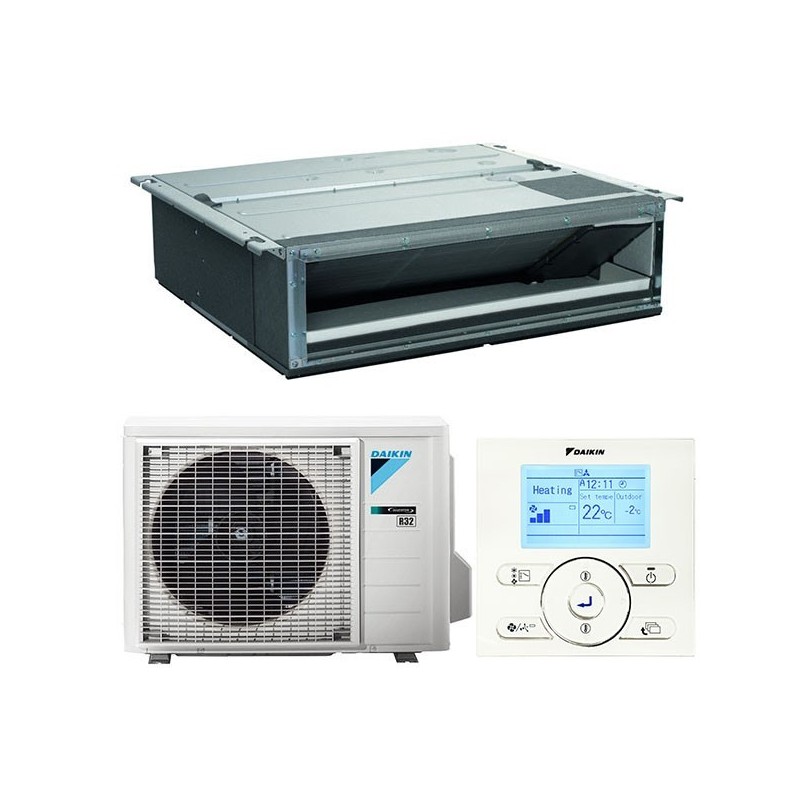

Avec une puissance de 10,80 kW en puissance chaud et 9,50 kW en puissance froid, le modèle Daikin ADEA100A / AZAS100MV1 peut convenir pour une volume allant jusqu'à 375 m3 selon l'isolation de votre maison (retrouvez içi le guide pour déterminer la puissance de votre climatiseur) soit une superficie allant jusqu'à 150 m2 et selon votre niveau d'isolation. Le type de régulation que vous avez sélectionné rentre en ligne de compte également.
Le climatiseur gainable Daikin ADEA100A / AZAS100MV1 est équipé de gaz R32 qui a un impact nul sur la couche d'ozone, facilement recyclable et qui est jusqu'à 3 fois plus performants que le gaz R410.
Ce gaz comporte un risque d'inflammabilité quasiment inexistant, sans danger pour vous et vos proches ainsi que pour votre habitation.
Utiliser ce fluide, c'est faire un premier pas dans la protection de l'environnement et dans la sécurité de votre habitat.
La technologie Bluevolution brevetée par Daikin offre un meilleur confort.
Elle vous apportera la plénitude lorsque vous déciderez de l'activer. Et saura vous accompagner dans la convivialité tout au long de la journée.
Conçu à partir des nouveaux compresseurs, il s'agit du réfrigérant le plus énergétique. L'unité est alimentée à 80% par de l'énergie renouvelable extraite de l'air et à 20 % par de l'électricité. La technologie Inverter permet de réaliser jusqu'à 30 % d'économie d'énergie supplémentaire. Les capteurs intelligents et les réglages éco-énergetiques réduisent la consommation excessive.
Caractéristique | ||
Ensemble Gainable ADEA100A / AZAS100MV1 DAIKIN | ||
Marque DAIKIN |
Série ADEA-A |
Référence Produit ADEA100A / AZAS100MV1 |
GARANTIES | |
Provenance | DAIKIN ESPAGNE |
Pièces | 3 ans |
Compresseur | 5 ans |
Main D'oeuvre | 0 an |
CONSEIL : | ||
Votre Isolation | Isolation Surface H<2,50m | Volume |
M² | M³ | |
Isolation RT2012 | de 95 m² à 130 m² | de 235 m³ à 325 m³ |
Isolation BBC | de 110 m² à 150 m² | de 275 m³ à 375 m³ |
Isolation Maison - 10 ans | de 70 m² à 100 m² | de 175 m³ à 250 m³ |
Isolation Maison + 10 ans | de 55 m² à 80 m² | de 135 m³ à 200 m³ |
Numéro EPREL | 143438 |
Fiche produit Eprel | Télécharger la fiche produit Eprel |
Classe énergétique | A |
Consommation annuelle froid | 648 Kw |
Consommation annuelle chaud | 2206 Kw |
Blocage en Chaud | OUI | |
Puissance En Froid | Kw | 9,50 |
Coefficient EER | 3,20 | |
Classe Energétique EER | A | |
Coefficient Saisonnier SEER | 5,13 | |
Classe Energetique Saisonnière SEER | A | |
Plage de Fonctionnement en Froid à T° Ext | ° | -5 / +46 |
Puissance En Chaud | Kw | 10,80 |
Puissance Chaud Mini / Maxi | Kw | 5,10 / 12,80 |
Coefficient COP | 4,63 | |
Classe Energetique COP | A | |
Coefficient Saisonnier SCOP | 3,81 | |
Classe Energetique Saisonnière SCOP | A | |
Plage de Fonctionnement en Chaud à T° Ext | ° | -15 / +15,5 |
: ADEA100A | ||
Type d'unité intérieure | Unité intérieure gainable | |
Wifi | NON | |
Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
Débit d'Air Mini / Maxi | m³ | 1380 / 1740 |
dB Mini | dB | 30 |
dB Maxi | dB | 36 |
Type de Pression | Forte pression statique | |
Pression Statique Disponible | Pa | 40 / 150 |
Compatibilité Plenum de Soufflage | S-ADEA 100/125 | |
Compatibilité Plenum de Reprise | R-ADEA 100/125 | |
Dimensions (H x Lx P) | mm | 245 x 1400 x 800 |
Poids Net | Kg | 46 |
Liaisons frigorifiques 3/8-5/8
Les Tuyaux Frigorifiques Doubles 3/8 - 5/8 sont nécessaires pour connecter votre unité intérieure à votre unité extérieure. La dimension des tuyaux devra être adaptée en fonction de l'unité intérieure.
Plenums pour FBA100/125-CD DAIKIN
Plénums galvanisés reprise et soufflage compatible avec le(s) unité(s) intérieure(s) DAIKIN FBA100A / FBA125A
Coté Soufflage :
Soufflage façade en diamètre 160 mm : 0
Soufflage façade en diamètre 200 mm : 4
Soufflage façade en diamètre 250 mm : 2
Soufflage latéral en diamètre 200 mm : 2
Soufflage latérale en diamètre 250 mm : 0
Coté Reprise :
Reprise en diamètre 200 mm : 4
Reprise en diamètre 250 mm : 0
Le Scotch Isolant est utilisé pour isoler principalement les tuyaux frigorifiques au niveau des connections.
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée arrière. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 600X400.
Ensemble reprise aéraulique 600x400 avec 2x200 ouate
Clim Factory vous propose une Reprise Aeraulique en climatisation gainable pour une Grille de Reprise 600x400mm, elle comprend tous les éléments suivants:
Gaine : 2 x Ouate 200 m
Grille Reprise : 600 x 400 mm
1 lot de 10 colliers 200
5 x raccords gaine FF 200
2 x raccords gaine FF250
4 x raccords gaine MM 200
1 bouchon 200
By-Pass : NON
Réduction conique axée 250/200 mm
La réduction conique axée 250mm/200mm permet d'adapter le diamètre en fonction de vos besoins si votre plenum de soufflage a des sorties non adaptées.
Il faut isoler les raccords avec du scotch isolant.
Ensemble reprise aéraulique 600x400 avec 2x250 ouate
Clim Factory vous propose une Reprise Aéraulique en climatisation gainable pour une Grille de Reprise 600x400mm, elle comprend tous les éléments suivants:
Gaine : 2 x Ouate 250 mm
Grille Reprise : 600 x 400 mm
1 x raccord gaine FF 200 mm
4 x raccords gaine FF 250 mm
4 x raccords gaine MM 250 mm
1 bouchon 200 mm
1 x 10 colliers 250 mm
By-Pass : NON
Ensemble aéraulique 200 mm ouate 400x150
Clim Factory vous propose une ensemble Aeraulique pour gainable pour une piéce de 15 à 20 m2, il comprend tous les éléments suivants:
Gaine en Ouate 200 mm (10m)(Qté 1)
Volet débit d'air200 mm (Qté 1)
Grille + Plénum Soufflage : 400 x 150 mm (Qté 1)
Colliers 200 mm (Qté 10)
Raccord FF200 mm (Qté 2)
Raccord MM200 mm (Qté 1)
