Toute notre gamme de climatiseur gainable
Remplissez ce formulaire pour la prise de RDV de votre mise en service
Téléchargement du CERFA d'ASSEMBLAGE
Mise en Service réglementée
Vous avez opté pour la mise en service sur notre site, vous positionnez tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et notre partenaire connecte les liaisons frigorifiques. Selon la réglementation F-GAS, celui-ci est muni de la capacité à manipuler les fluides frigorigènes.
IMPORTANT: vous remplacez un ancien système de climatisation et vous souhaitez conserver vos anciens tuyaux frigorifiques, vous devez alors OBLIGATOIREMENT réaliser un rinçage des liaisons frigorifiques: sans cela, la garantie ne pourra pas s'appliquer.
Vous avez opté pour l'installation* sur notre site, notre technicien positionne tous les éléments: unité extérieure, unité intérieure, tuyaux frigorifiques (...) et réalise la mise en service.
Selon l'ancienneté de votre habitation, deux taux de TVA peuvent s'appliquer:
- une TVA à 10% pour une habitation de moins de 2 ans
- une TVA de 20% pour une habitation de plus de 2 ans
*La prestation est soumise aux conditions d'installation et donnée à titre indicatif, le montant de cette intervention est à régler directement à notre partenaire-installateur (vous pouvez vous référer à la carte de France pour vous informer des régions couvertes)
Mise en Service et Installation Gainable
Le pack contient le plénum de soufflage et le plénum de reprise pour l'unité intérieure gainable
Plenums Isolés - Soufflage et Reprise
L'AirZone permet de choisir la température pièce par pièce, équipé de Plénum EasyZone avec Registres motorisés,.
La Climatisation Gainable est demarréé dés qu'une piéce est "en demande" en chaud ou en froid.
Ce systéme gére l'inverter de votre climatisation réversible inverter
Le pack contient le plénum de soufflage et le plénum de reprise.
Plénums Airzone comprenant Soufflage et Reprise
Le pack contient le thermostat BLUEFACE Blanc Filaire et le(s) thermostat(s) THINK Blanc Radio Fréquence
Pack Thermostats THINK Blanc Radio Fréquence
L'AirZone peut se commander avec l'application Smartphone et Tablette
Le Webserveur existe en Radio (Wifi) ou en Filaire (Cable RJ45)
Ce systéme a besoin d'une connexion internet avec une box
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaines - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum ABS Dessus - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum ABS Dessus - Thermostat - Moteur
Les lignes aérauliques de soufflage sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion
Plénum Galvanisé Latéral - Débit d'air
Les lignes aérauliques de soufflage thermostatées sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plenum+Grille de soufflage double déflexion - Moteur - Thermostat filaire digital
Plénum Galvanisé Latéral - Thermostat - Moteur
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénums Dessus - Reprise avec By-Pass
Les lignes aérauliques de reprise sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise sans By-Pass
Les lignes aérauliques de reprise avec By-Pass sont complétes, elles sont fournies avec tous les éléments : Gaine - Volet - By-Pass - Raccords - Colliers - Plénum+Grille+Filtre de reprise
Plénum Galvanisé Latéral - Reprise avec By-Pass
Gérer la température de votre pièce grâce au moteur à assembler sur le volet débit d'air et au thermostat filaire ou radio fréquence
Régulation Classique - Thermostats - Moteurs
Peu importe la piéce vous pouvez gérer la température grâce au kit 4 Zones PACK DELTA 8000RF Deltadore radio fréquence, chaque piéce est donc indépendante, possibilité de gérer jusqu'à 6 zones en rajoutant des thermostats
Fourniture du Kit 4 Zones : carte de régulation, 4 thermostats
Acheter la connectique ON/OFF de la marque
Régulation DeltaDore PACK DELTA 8000 RF
Connectique obligatoire pour pouvoir faire fonctionner les régulations Deltadore
Connectique ON/OFF
Tous les raccords et bouchons pour finaliser votre climatisation gainable
Raccords et Bouchons
Toutes les réductions centrées et culottes réduites pour adapter vos lignes aérauliques au plénum de soufflage
Réductions et Culottes
Tous les accessoires dont vous aurez besoin pour votre future climatisation gainable
Scotch Isolant - Scotch Alu - Gripple
Choisissez votre Support d'unité extérieure en fonction de vos besoins
Support U. Extérieure
Liaison double de tuyaux frigorifiques
Tuyaux Frigorifiques
Câble reliant l'unité extérieure à l'unité intérieure
Intercommunication 50 m
Tuyaux en PVC 32 mm et ses accessoires pour l'évacuation des eaux de condensation (évacuation gravitaire)
Condensat
L'alimentation électrique et la protection adaptées à votre climatiseur
Alimentation Electrique 3x6mm²Grâce à un réseau de gaines dissimulées dans les combles ou faux plafonds, le gainable est un système de chauffage quasiment invisible : l'air chaud est en effet diffusé via des grilles très discrètes qui permettent de libérer entièrement l'espace au sol. C'est la solution de chauffage innovante et efficace pour les bâtiments neufs.
Avec une puissance de 15,50 kW en puissance chaud et 13,40 kW en puissance froid, le modèle Daikin FBA140A/RZASG140MY1
peut convenir pour une volume allant jusqu'à 380 m3 selon l'isolation de votre maison (retrouvez içi le guide pour déterminer la puissance de votre climatiseur) soit une superficie allant jusqu'à 140m2 et selon votre niveau d'isolation. Le type de régulation que vous avez sélectionné rentre en ligne de compte également.
Sous la barre des 4000€, il constitue un bon rapport qualité-prix pour un lieu d'habitation de cette superficie ou le climat y est plutôt tempéré.
En l'absence d'occupants, le mode absence maintient la température intérieure au niveau spécifié pour éviter toute consommation inutile.
Le climatiseur gainable Daikin FBA140A/RZASG140MY1 est équipé de gaz R32 qui a un impact nul sur la couche d'ozone, facilement recyclable et qui est jusqu'à 3 fois plus performants que le gaz R410.
Ce gaz comporte un risque d'inflammabilité quasiment inexistant, sans danger pour vous et vos proches ainsi que pour votre habitation.
Utiliser ce fluide, c'est faire un premier pas dans la protection de l'environnement et dans la sécurité de votre habitat.
La technologie Bluevolution brevetée par Daikin offre un meilleur confort.
Elle vous apportera la plénitude lorsque vous déciderez de l'activer. Et saura vous accompagner dans la convivialité tout au long de la journée.
Conçu à partir des nouveaux compresseurs, il s'agit du réfrigérant le plus énergétique. L'unité est alimentée à 80% par de l'énergie renouvelable extraite de l'air et à 20 % par de l'électricité. La technologie Inverter permet de réaliser jusqu'à 30 % d'économie d'énergie supplémentaire. Les capteurs intelligents et les réglages éco-énergetiques réduisent la consommation excessive.
Sa forme arrondie lui confère élégance et style. l'Interface intuitive avec télécommande à boutons tactiles et compatible Bluetooth, elle dispose d'un large panel d'utilisation. Mesurant 85 x 85 mm, cette télécommande compacte est compatible avec les boîtiers d'installations électriques standards. La télécommande Madoka s'intègre parfaitement à tout type d'intérieur.
3 coloris sont proposés, argent, noir et blanc.
| Caractéristique | ||

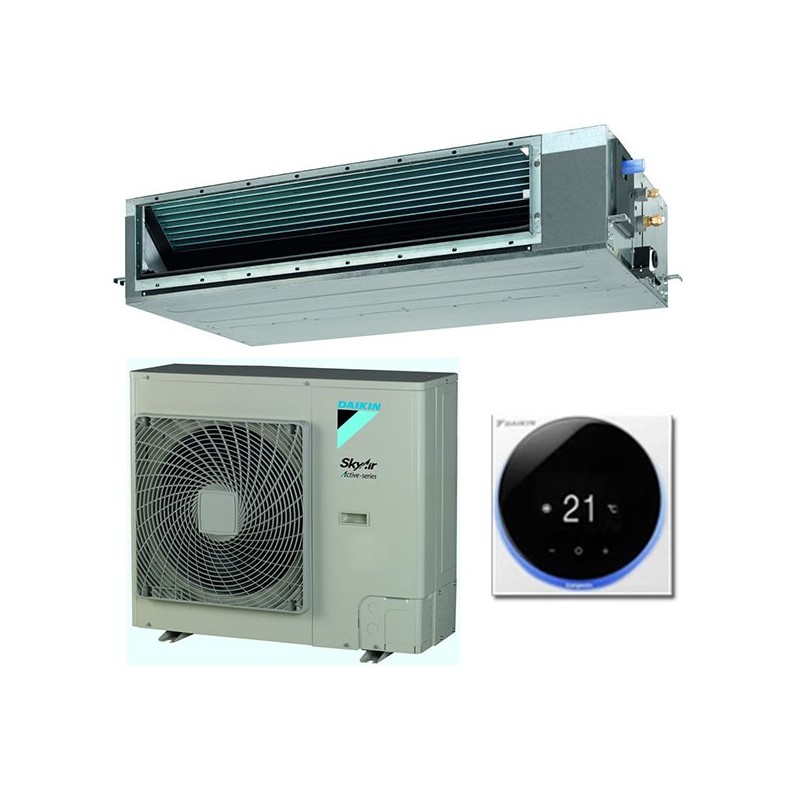

| Ensemble Gainable FBA140A / RZASG140MY1 DAIKIN | ||
|
Marque DAIKIN |
Série FBA-A Seasonal Classic |
Référence Produit FBA140A / RZASG140MY1 |
| GARANTIES | |
| Provenance | FRANCE ou U.E |
| Pièces | 3 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| CONSEIL : | ||
| Votre Isolation | Isolation Surface H<2,50m | Volume |
| M² | M³ | |
| Isolation RT2012 | de 165 m² à 190 m² | de 410 m³ à 475 m³ |
| Isolation BBC | de 190 m² à 215 m² | de 475 m³ à 535 m³ |
| Isolation Maison - 10 ans | de 125 m² à 140 m² | de 310 m³ à 350 m³ |
| Isolation Maison + 10 ans | de 100 m² à 110 m² | de 250 m³ à 275 m³ |
| Blocage en Chaud | OUI | |
| Puissance En Froid | Kw | 13,40 |
| Puissance Froid Mini / Maxi | Kw | / |
| Coefficient EER | 3,06 | |
| Classe Energétique EER | B | |
| Coefficient Saisonnier SEER | N.A | |
| Classe Energetique Saisonnière SEER | N.A | |
| Plage de Fonctionnement en Froid à T° Ext | ° | -15 / +46 |
| Puissance En Chaud | Kw | 15,50 |
| Puissance Chaud Mini / Maxi | Kw | 6,20 / 18,00 |
| Puissance Restituée à -T° Negative (- 5°) | Kw | 13,40 |
| Coefficient COP | 3,41 | |
| Classe Energetique COP | B | |
| Coefficient Saisonnier SCOP | N.A | |
| Classe Energetique Saisonnière SCOP | N.A | |
| Plage de Fonctionnement en Chaud à T° Ext | ° | -15 / +15,5 |
| UNITE INTERIEURE : FBA140A | ||
| Type d'unité intérieure | Unité intérieure gainable | |
| Wifi | NON | |
| Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
| Débit d'Air Mini / Maxi | m³ | 1500 / 2040 |
| dB Mini | dB | 33 |
| dB Maxi | dB | 40 |
| Type de Pression | Forte pression statique | |
| Pression Statique Disponible | Pa | 50 / 150 |
| Compatibilité Plenum de Soufflage | S-FBA 140 | |
| Compatibilité Plenum de Reprise | R-FBQ 140D | |
| Dimensions (H x Lx P) | mm | 245 x 1400 x 800 |
| Poids Net | Kg | 47 |
| UNITE EXTERIEURE : RZASG140MY1 | ||
| Ventilateur | Double | |
| Débit d'Air Maxi Froid / Chaud | m³ | 4980 / 3720 |
| Pression Acoustique Froid Maxi | dB | 53 |
| Pression Acoustique Chaud Maxi | dB | 54 |
| Dimensions : Hauteur x Largeur x Profondeur | mm | 1430 x 940 x 320 |
| Poids Net | Kg | 102 |
| DONNEES : FBA140A / RZASG140MY1 | ||
| Tuyaux Frigorifiques | 1 x 3/8-5/8 | |
| Fluide Frigorigène | R32 | |
| Longueur préchargée / Tuyaux frigorifiques (non fournis) | m | 30 |
| Longueur maximale totale / Tuyaux frigorifiques (non fournis) | m | 50 |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Triphasé | |
| Section cable intercommunication | mm² | 4 x 1,5 mm² |
| Protection électrique | A | 32 |
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 250 mm.
Il faut isoler le raccord avec du scotch isolant.
Liaisons frigorifiques 1/4-3/8
Les Tuyaux Frigorifiques Doubles 1/4 - 3/8 sont nécessaires pour connecter votre unité intérieure à votre unité extérieure. La dimension des tuyaux devra être adaptée en fonction de l'unité intérieure.
La Culotte de réduction à 45° permet de diviser en deux une sortie de plénum pour alimenter deux pièces au lieu d'une en modifiant le diamètre d'entrée par rapport à la sortie (1 entrée 200 mm = 2 sorties 160 mm et 1 entrée 250 mm = 2 sorties 200 mm).
Bouchon en taille 250mm permettant d'obstruer une sortie non exploitée d'un plenum de votre climatiseur gainable.
Il faut isoler le raccord avec du scotch isolant.
Retrouvez ici une sélection de câbles électriques (câble rigide) pour réaliser votre installation dans les normes en vigueur, pour l'intercommunication entre l'unité extérieure et l'unité intérieure. Vendus par couronne de 50 mètres.
Unité Extérieure (2 à 4 Sorties) 4MXM80A DAIKIN
Unité Extérieure Multi-Split 4MXM80A DAIKIN d'une puissance de 8,00 kW / 9,6 kW (Puissance restituée Kw à - 10° C). Pour une pièce de 65 m² à 85 m².
FROID
- Puissance Froid Mini / Maxi : 2,39 / 8,06 Kw
- EER : 3,93 / A
- SEER : 7,33 / A++
CHAUD
- Puissance Chaud Mini / Maxi : 2,79 / 10,17 Kw
- COP : 4,58 / A
- SCOP : 4,61 / A+
DONNEES
- Nombre unités intérieures : 2 à 4
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : FRANCE ou U.E
Garantie : 3 ans Pièces / 5 ans Compresseur
Pour votre réseau de diffusion d'air, nous vous proposons des gaines souples isolées destinées aux installations de chauffage, de climatisation ou de conditionnement d'air répondant à la législation des bâtiments :
- Gaine isolation Ouate
Diametre 160 mm - vendu par longeur de 10 m
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 200 mm.
Il faut isoler le raccord avec du scotch isolant.
