| Caractéristique | ||

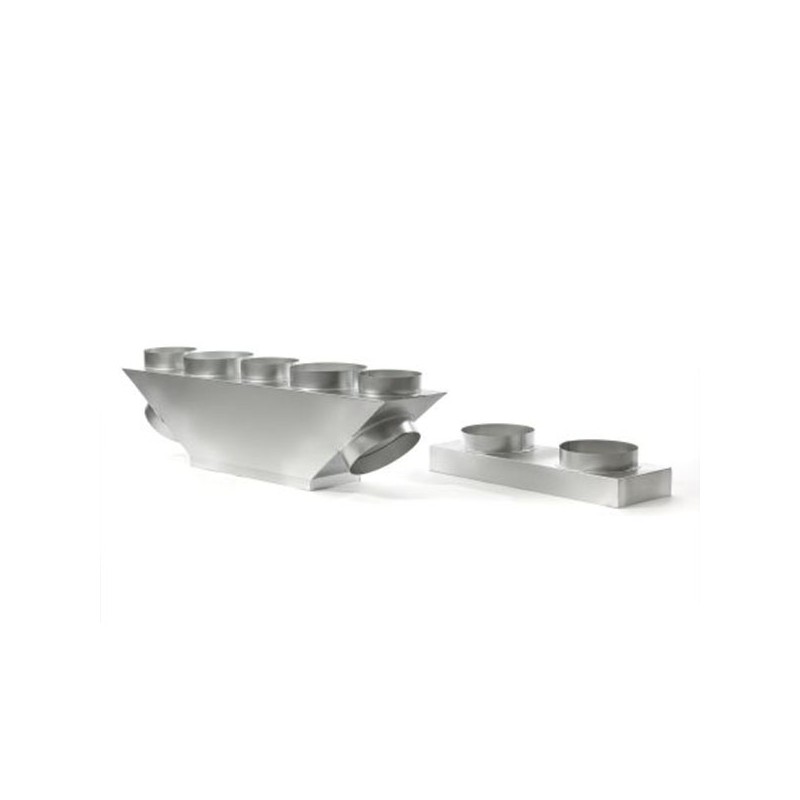

| Plénum Soufflage et Reprise FBA140-CD DAIKIN FBA140A DAIKIN | ||
|
Marque DAIKIN |
|
Référence Produit FBA140-CD |
| Type de Plenum | Soufflage Standard et Reprise | |
| Pour Marque | DAIKIN | |
| Compatibilité Unité Intérieure Gainable | FBA140A | |
| Dimensions du plénum de reprise : Hauteur x Largeur x Profondeur | mm | 226 x 1354 x 110 |
| Reprise en diamètre 160 mm | Nb | 0 |
| Reprise en diamètre 200 mm | Nb | 4 |
| Soufflage façade en diamètre 200 mm | Nb | 4 |
| Soufflage façade en diamètre 250 mm | Nb | 2 |
| Soufflage latéral en diamètre 200 mm | Nb | 2 |
| Dimensions du plénum de soufflage : Hauteur x Largeur x Profondeur | mm | 226 x 1792 x 280 |
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 250 mm.
Il faut isoler le raccord avec du scotch isolant.
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée arrière. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 600X400.
Unité Extérieure (2 à 4 Sorties) 4MXM80A DAIKIN
Unité Extérieure Multi-Split 4MXM80A DAIKIN d'une puissance de 8,00 kW / 9,6 kW (Puissance restituée Kw à - 10° C). Pour une pièce de 65 m² à 85 m².
FROID
- Puissance Froid Mini / Maxi : 2,39 / 8,06 Kw
- EER : 3,93 / A
- SEER : 7,33 / A++
CHAUD
- Puissance Chaud Mini / Maxi : 2,79 / 10,17 Kw
- COP : 4,58 / A
- SCOP : 4,61 / A+
DONNEES
- Nombre unités intérieures : 2 à 4
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : FRANCE ou U.E
Garantie : 3 ans Pièces / 5 ans Compresseur
Liaisons frigorifiques 1/4-3/8
Les Tuyaux Frigorifiques Doubles 1/4 - 3/8 sont nécessaires pour connecter votre unité intérieure à votre unité extérieure. La dimension des tuyaux devra être adaptée en fonction de l'unité intérieure.
Pour votre réseau de diffusion d'air, nous vous proposons des gaines souples isolées destinées aux installations de chauffage, de climatisation ou de conditionnement d'air répondant à la législation des bâtiments :
- Gaine isolation Ouate
Diametre 250 mm - vendu par longeur de 10 m
Réduction conique axée 200/160 mm
La réduction conique axée permet d'adapter le diamètre en fonction de vos besoins si votre plenum de soufflage a des sorties non adaptées.
Il faut isoler les raccords avec du scotch isolant.
- Colliers de serrage vendu en lot de 10 :
Serrage des gaines aux differents éléments (raccords, volets, grilles)
- Scotch :
Etancheité parfaite et éviter les pertes de débit d'air
- Gripple :
Suspension de l'unité interieure ... gainable, cassette, etc ...
- Vis Autoforeuses :
Fixer les plenums de reprise et de soufflage ... des unites interieures gainables
Retrouvez ici une sélection de câbles électriques (câble rigide) pour réaliser votre installation dans les normes en vigueur, pour l'intercommunication entre l'unité extérieure et l'unité intérieure. Vendus par couronne de 50 mètres.
