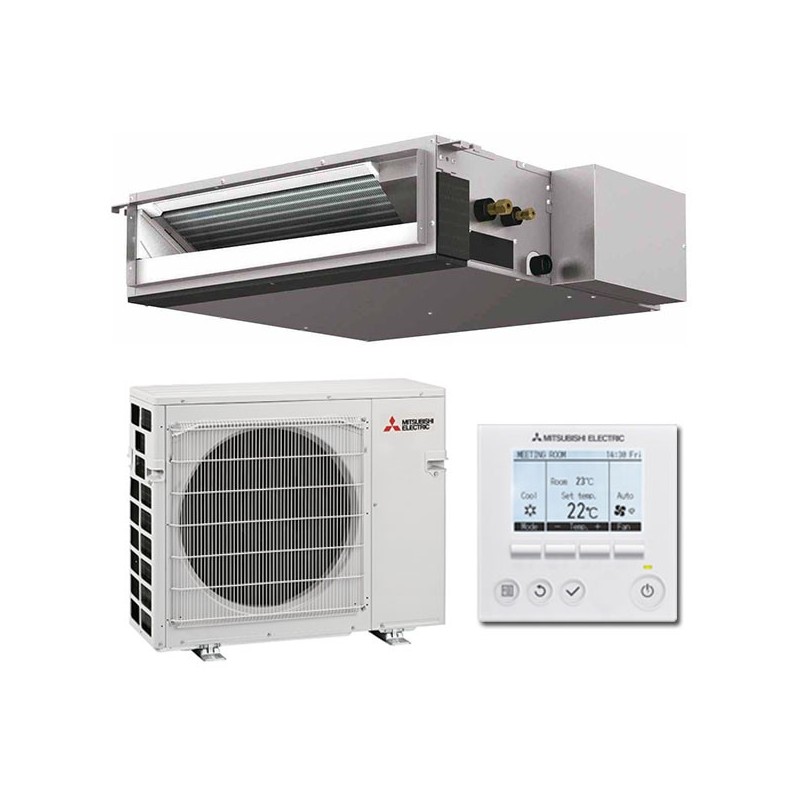

Alimentation Electrique 3x2,5mm²Le climatiseur gainable SEZ-M35DA / SUZ-M35VA de chez Mitsubishi fait partie de la gamme résidentielle inverter. Il s'appuie sur 3 points clés pour se différencier des autres modèles:
- une solution sur mesure
- une solution invisible
- une solution performante
Le gainable SEZ-M35DA / SUZ-M35VA est une solution pour les zones géographiques tempérées.
Cependant attention c'est climatiseur gainable basse pression. Les gaines ne peuvent pas dépasser les 5m et vous ne pouvez pas coupler ce climatiseur avec un système AirZone.
La technologie Inverter, intégrée dans toutes les pompes à chaleur Mitsubishi, adapte en permanence votre système de chauffage à vos besoins réels : inutile d’intervenir sur les réglages, la température programmée est maintenue automatiquement quels que soient les changements (niveau d’ensoleillement, nombre de personnes dans la pièce, fonctionnement d’appareils électriques sources de chaleur…). Outre un confort inégalé, c’est toute l’installation qui en profite : sollicitée à dessein, elle prolonge sa durée de vie et vous fait réaliser jusqu’à 30% d’économies d’énergie par rapport à une pompe à chaleur traditionnelle.
Le gainable se camoufle dans les combles ou dans un faux plafond créé à cet effet. L’air chaud ou froid de la climatisation circule dans des gaines. L’air arrive vers les pièces à vivre et les chambres via des grilles ou buses discrètes placées au niveau des plafonds.
La gamme SEZ-M est idéale pour les faux-plafonds exigus : 200mm de hauteur seulement.
Le gainable vous permet de bénéficier d'un confort tout au long de l'année sans même être dérangé par le bruit, étant donné qu'il se situe dans le faux-plafond. De plus le modèle SEZ-M35DA / SUZ-M35VA atteint un niveau sonore inégalé avec seulement 23dBA.
Le gainable SEZ-M35DA / SUZ-M35VA propose des performances en chauffage jusqu'a A+ et en rafraîchissement jusqu'à A+, c'est la garantie de faire des économies d'énergie en toutes saisons.
En quête d’un appareil facile à utiliser et intégrant les fonctionnalités indispensables ? Ce climatiseur gainable a été conçu pour vous. Sa télécommande infrarouge ou filaire est simple d’utilisation.
Vous avez la possibilité de sélectionner l'option Wifi qui vous permettra un contrôle à distance de votre climatiseur.
| Caractéristique | ||
| Ensemble Gainable SEZ-M35DA / SUZ-M35VA MITSUBISHI ELECTRIC | ||
|
Marque MITSUBISHI ELECTRIC |
Série SEZ-M DA |
Référence Produit SEZ-M35DA / SUZ-M35VA |
| GARANTIES | |
| Provenance | MITSUBISHI FRANCE |
| Pièces | 3 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| CONSEIL : | ||
| Votre Isolation | Isolation Surface H<2,50m | Volume |
| M² | M³ | |
| Isolation RT2012 | de 30 m² à 45 m² | de 75 m³ à 110 m³ |
| Isolation BBC | de 35 m² à 55 m² | de 85 m³ à 135 m³ |
| Isolation Maison - 10 ans | de 25 m² à 35 m² | de 60 m³ à 80 m³ |
| Isolation Maison + 10 ans | de 20 m² à 30 m² | de 50 m³ à 75 m³ |
| Blocage en Chaud | OUI | |
| Puissance En Froid | Kw | 3,50 |
| Puissance Froid Mini / Maxi | Kw | 1,40 / 3,90 |
| Coefficient EER | 3,50 | |
| Classe Energétique EER | A | |
| Coefficient Saisonnier SEER | 6 | |
| Classe Energetique Saisonnière SEER | A+ | |
| Plage de Fonctionnement en Froid à T° Ext | ° | -10 / +46 |
| Puissance En Chaud | Kw | 4,20 |
| Puissance Chaud Mini / Maxi | Kw | 1,70 / 5,00 |
| Puissance Restituée à -T° Negative (- 7°) | Kw | 2,80 |
| Coefficient COP | 3,90 | |
| Classe Energetique COP | A | |
| Coefficient Saisonnier SCOP | 4,10 | |
| Classe Energetique Saisonnière SCOP | A+ | |
| Plage de Fonctionnement en Chaud à T° Ext | ° | -10 / +24 |
| UNITE INTERIEURE : SEZ-M35DA | ||
| Type d'unité intérieure | Unité intérieure gainable | |
| Wifi | En option | |
| Type de Soufflage | Par Grille de Gainable (Non Fournie) | |
| Débit d'Air Mini / Maxi | m³ | 420 / 660 |
| dB Mini | dB | 23 |
| dB Maxi | dB | 33 |
| Type de Pression | Basse pression statique | |
| Pression Statique Disponible | Pa | 5 / 50 |
| Compatibilité Plenum de Soufflage | S-SEZ M35/50DA | |
| Compatibilité Plenum de Reprise | R-SEZ M35/50DA | |
| Dimensions (H x Lx P) | mm | 200 x 990 x 700 |
| Poids Net | Kg | 22 |
| UNITE EXTERIEURE : SUZ-M35VA | ||
| Ventilateur | Simple | |
| Débit d'Air Maxi Froid / Chaud | m³ | 2178 / - |
| Pression Acoustique Froid Maxi | dB | 49 |
| Dimensions : Hauteur x Largeur x Profondeur | mm | 550 x 800 x 285 |
| Poids Net | Kg | 35 |
| DONNEES : SEZ-M35DA / SUZ-M35VA | ||
| Tuyaux Frigorifiques | 1 x 1/4-3/8 | |
| Fluide Frigorigène | R32 | |
| Longueur préchargée / Tuyaux frigorifiques (non fournis) | m | 7 |
| Longueur maximale totale / Tuyaux frigorifiques (non fournis) | m | 20 |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Monophasé | |
| Section cable alimentation électrique | mm² | 3 x 2,5 mm² |
| Section cable intercommunication | mm² | 4 x 2,5 mm² |
| Protection électrique | A | 10 |
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 200 mm.
Il faut isoler le raccord avec du scotch isolant.
La Goulotte de couleur Beige et les différents accessoires pour compléter l'installation de votre Climatisation Réversible.
Plenums pour SEZ-M35/50-CD MITSUBISHI ELECTRIC
Plénums galvanisés reprise et soufflage compatible avec le(s) unité(s) intérieure(s) MITSUBISHI ELECTRIC SEZ-M35DA / SEZ-M50DA
Coté Soufflage :
Soufflage façade en diamètre 160 mm : 3
Soufflage façade en diamètre 200 mm : 0
Soufflage façade en diamètre 250 mm : 0
Soufflage latéral en diamètre 200 mm : 0
Soufflage latérale en diamètre 250 mm : 0
Coté Reprise :
Reprise en diamètre 200 mm : 2
Reprise en diamètre 250 mm : 0
Support pour unité exterieure MM
Choisissez le support de votre unité extérieure correspondant à votre installation: support basique ou élite et amortisseurs anti-vibrations.
Plénums AIRZONE Taille S MITSUBISHI ELECTRIC
Plénums Reprise galvanisé et Soufflage galvanisé isolé de l'intérieur pour AIRZONE compatible avec les unités intérieures MITSUBISHI ELECTRIC PEAD-M35/50JA
Le plénum de soufflage comporte les volets motorisés
Les thermostats ne sont pas fournis il faudra choisir le Pack de Zone selon vos besoins
Coté Soufflage :
Soufflage façade en diamètre 200 mm : 2 à 4 (selon modele)
Coté Reprise :
Reprise en diamètre 250 mm : 1
Garantie : 2 ans Pièces
Le système AirZone sera géré grâce à l'Application Smartphone ou Tablette, le WebServeur en Wifi (préférable) ou en Filaire
Abonnement internet obligatoire
Pack Think Blanc Radio / Taille S AIRZONE
Pack de Thermostats de Zone AIRZONE compatible avec les plénums AIRZONE dernière génération (vendus sur le site)
Le sytème Airzone permet de gérer la température pièce par pièce
Les plénums reprise et soufflage ne sont pas fournis il faudra les choisir selon vos besoins
Thermostat BLUEFACE Filaire : 1
Thermostat THINK Blanc Radio : 1 à 3 (selon modele)
Garantie : 2 ans Pièces
Mise en service Gainable Moins De 4,5 Kw TVA 20%
Pour la mise en service effectuée par nos équipes, vous devez au préalable:
- installer l'unité intérieure et l'unité extérieure
- positionner les tuyaux frigorifiques sans les connecter
- connecter les gaines isolées, les bouches de soufflage et thermostat
- réaliser les branchements électriques et la pose des condensats.
Garantie de 3 Mois sur les Fuites de Gaz
Garantie pièces de la marque
Pas de garantie déplacement et main d'œuvre sur autre panne que fuite de gaz
