Toute notre gamme de climatiseur gainable
Remplissez ce formulaire pour la prise de RDV de votre mise en service
Téléchargement du CERFA d'ASSEMBLAGE
Mise en Service Soumise à Conditions
Vous mettez en place les éléments (unité extérieure, ballon ECS, tuyaux frigorifiques etc...), notre partenaire intervient pour connecter les liaisons frigorifiques, la mise est service doit être obligatoirement effectuée par une société agrée a la manipulation des fluides frigorigènes détenant la "capacité"
Rinçage des Tuyaux Frigorifiques
Si vous conservez vos anciens tuyaux frigorifiques, vous devez obligatoirement faire effectuer un rinçage des liaisons frigorifiques. Aucune garantie ne pourra être demandée si ce rinçage n'a pa été fait.
Installation Soumise à Conditions
Notre partenaire mettra en place les éléments (unité extérieure, ballon ECS, tuyaux frigorifiques etc...), cette prestation comprendra la mise est service.
Il existe deux taux de TVA (Taux Réduit pour les habitations de plus de 2 ans / Taux Normal pour les habitations de moins de 2 ans)
Cette prestation est donnée à titre indicatif soumise aux conditions d'installation, elle sera à régler à notre partenaire installateur (voir la Carte de France pour les régions couvertes)
Mise en Service et Installation Ballon ECS Split
Choisissez votre Support d'unité extérieure en fonction de vos besoins
Support U. Extèrieure
Votre Kit d'installation comprend la liaison double de tuyaux frigorifiques, le câble électrique d'intercommunication (entre unité extérieure et unité intérieure) ainsi que le tuyaux de condensat
Kit installation 1/4-3/8
Pour une finition parfaite de votre installation, optez pour la Goulotte et ses Accessoires
Goulotte T08
L'alimentation électrique et la protection adaptées à votre climatiseur
Alimentation Electrique

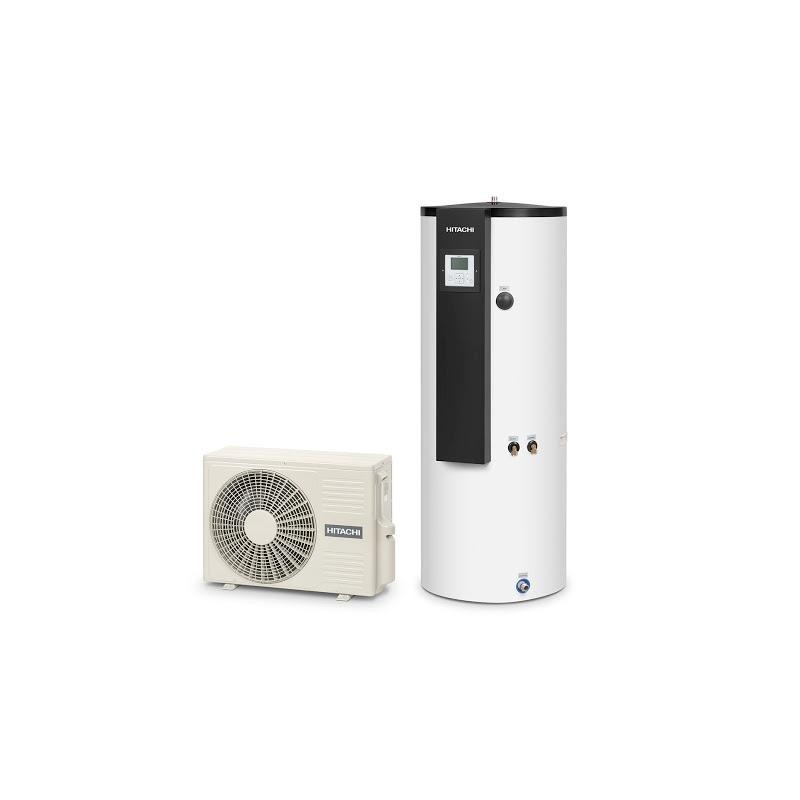

Très innovant avec un design très moderne, le Yutampo Split HITACHI utilisera l’air ambiant pour chauffer votre eau. De cette manière, vous ferez des économies sur votre consommation énergétique, et ne consommerez plus que le tiers de votre consommation habituelle d’eau chaude. Avec ce modèle, vous pourrez très facilement satisfaire les besoins en eau d’une famille de 4 à 6 personnes. Le matériel est très simple à installer, et ne nécessitera pas un grand espace. Dans un garage ou une cave, le Yutampo Split HITACHI donnera pleine satisfaction. Prévoyez une surface de 10 m2 au sol pour l’installation, pour que le dispositif puisse brasser un volume de 20 m3 d’air.
- Utilise 70 % d'énergie naturelle gratuite
- Diminue les dépenses en eau chaude sanitaire
- 3 Modes de Fonctionnement :
* Economique eau chauffée uniquement par le thermodynamique
* Hybride eau chauffée par le thermodynamique et la resistance electrique
* Electrique eau chauffée uniquement par la resistance electrique
- Fonction Antigel (ballon)
- Fonction Antilégionelle
- Cuve Anti Corrozion Integrale en acier inoxydable
- Resistance de 2000 W
|
CARACTERISTIQUES
|
|---|
|
BALLON Eau Chaude Sanitaire |
|
|
YUTAMPO |
|
|---|---|---|---|---|
| Mode de Fonctionnement |
/ |
Economique |
Hybride |
Electrique |
| Volume Nominal |
Litres |
262 |
262 |
262 |
| Puissance Nominale en Chaud |
W | ? |
? |
2000 |
| Coef. Performance COP |
- | 3.09 |
3.09 |
1 |
| Résistance Electrique | W | / | 2000 | 2000 |
| Fonctionnement à T° Extérieure | °C | -5 à +37 | - 5 à +37 | / |
| Débit D'air | m3/h | / |
/ |
/ |
| Pression Acoustique à 1 m mini | dB(A) | 37 |
37 |
/ |
| Température de sortie | °C | 62 | 62 | 55 |
| Température de sortie Max. | °C | 62 | 62 | 60 |
| Dimensions Diam x H | mm | 730x1570 | 730x1570 | 730x1570 |
| Poids Net | Kg | 63 | 63 | 63 |
| Entrée Eau Froide | Pouce | DN20 | DN20 | DN20 |
| Sortie Eau Chaude | Pouce | DN20 | DN20 | DN20 |
| Fluide | - | R 410a | R 410a | R 410a |
| Alimentation Electrique | - |
Monophasé | Monophasé | Monophasé |
| Diametre Sortie Air | mm |
/ | / | / |
| GARANTIES | |
| Provenance | HITACHI FRANCE |
| Pièces | 2 ans |
| Compresseur | 5 ans |
| Main D'oeuvre | 0 an |
| UNITE EXTERIEURE : |
| DONNEES : | ||
| Tuyaux Frigorifiques | 1 x 1/4-3/8 | |
| Alimentation électrique via | Par L'unité Exterieure | |
| Alimentation électrique | Monophasé | |
| Section cable alimentation électrique | mm² | 3 x 2,5 mm² |
| Section cable intercommunication | mm² | 4 x 1,5 mm² |
| Protection électrique | A | 16 |
Raccord pour gainable :
- Raccord Mâle / Mâle pour diamètre 250 mm.
Il faut isoler le raccord avec du scotch isolant.
Climatisation Gainable FBA100A9 / RZAG100NY1 DAIKIN
Gainable FBA100A9 / RZAG100NV1 DAIKIN d'une puissance de 9,50 kW / 10,80 kW (Puissance restituée 10,00 Kw à - 5° C). Pour une pièce de 70 m² à 100 m².
FROID
- Puissance Froid Mini / Maxi : / Kw
- EER : 3,69 / A
- SEER : 6,47 / A+
CHAUD
- Puissance Chaud Mini / Maxi : / Kw
- COP : 3,87 / A
- SCOP : 4,36 / A++
DONNEES
- dB Mini : 30
- Blocage en Chaud : OUI
INFORMATIONS
- Provenance : DAIKIN FRANCE
Garantie : 3 ans Pièces / 5 ans Compresseur
Raccord pour gainable :
- Raccord Femelle / Femelle pour diamètre 200 mm.
Il faut isoler le raccord avec du scotch isolant.
Accessoires Chauffe Eau Sanitaire
Lors d'un installation d'un chauffe eau thermodynamique, il est obligatoire d'utiliser un raccord di-electrique ... et de placer un groupe de sécurité.
- Colliers de serrage vendu en lot de 10 :
Serrage des gaines aux differents éléments (raccords, volets, grilles)
- Scotch :
Etancheité parfaite et éviter les pertes de débit d'air
- Gripple :
Suspension de l'unité interieure ... gainable, cassette, etc ...
- Vis Autoforeuses :
Fixer les plenums de reprise et de soufflage ... des unites interieures gainables
Pour votre réseau de diffusion d'air, nous vous proposons des gaines souples isolées destinées aux installations de chauffage, de climatisation ou de conditionnement d'air répondant à la législation des bâtiments :
- Gaine isolation Ouate
Diametre 200 mm - vendu par longeur de 10 m
Grille et plénum latéral 600x400 mm
Nos grilles de reprise sont de couleur blanche pour mieux s'adapter en toute discrétion à votre intérieur. Elles se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre et un plénum galvanisé entrée latérale. Le système d'ouverture/fermeture permet un accès facile au filtre.
Les grilles de reprise permettent l'installation d'un "Bypass" vous garantissant un meilleur confort d'utilisation.
Le modèle présenté est en 600X400.
Le Scotch Isolant est utilisé pour isoler principalement les tuyaux frigorifiques au niveau des connections.
